プラスチックモールドカップリング UJタイプ



プラスチックモールドカップリング UJタイプ 4.88 (8件の商品レビュー)

エンジニアリングプラスチックの耐疲労性を生かしたミニチュアサイズのカップリング
アルミ合金などの金属製よりも耐曲げ疲労性に優れ、軽くスムーズな回転伝達を実現
ロータリースイッチやエンコーダ、小型モータなどの軽負荷伝達に
電気的絶縁が必要な回転伝達部に
種類
スリットタイプ
内容量
1個
注意
※プラスチック製ですので金属に比べ強度は劣ります。取扱いに際してはその旨ご留意下さい。
※セットスクリュー締付トルクは表中規定値を越えないように注意してください。ネジ部が損傷して軸スリップの原因となることがあります。

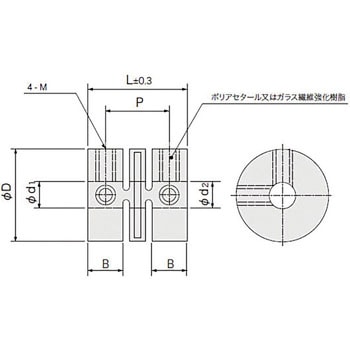

※軸は外形図B寸法まで確実に挿入し、かつスリット部を越えて深く挿入しないでください。
※モータの始動、停止時など過度的な負荷トルクでも許容トルクを越えない設計としてください。
※高速(3000rpm〜)での連続運転条件においては表中許容値に対し安全率を2.0以上としてください。
※わずかな心ずれ軸の連結には1ヶのGJ、G2Jシリーズを使用します。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
17 件中 1 - 17 件
注文
コード

品番
寸法B(mm)
外径D(Φmm)
寸法P(mm)
軸穴径d1(Φmm)
軸穴径d2(Φmm)
全長L(mm)
常用トルク(N・m)
許容偏角(°)
最高回転数(min-1[r.p.m])
許容偏心(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
22202145 UJ 2-2 3.2 8 5.8 2 2 9±0.3 0.1 3 4000 0.05 オープン
¥639 1 639
703 (税込) 欠品中
22202154 UJ 2.5-3 5.3 12 9.2 2.5 3 14.5±0.3 0.3 4 4000 0.1 オープン
¥639 1 639
703 (税込) 平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
22202163 UJ 3-3 5.3 12 9.2 3 3 14.5±0.3 0.3 4 4000 0.1 オープン
¥499 1 499
549 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
22202172 UJ 3.2-3.2 5.4 12 9 3.2 3.2 14.5±0.3 0.4 4 4000 0.1 オープン
¥499 1 499
549 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
22202188 UJ 4-3 5 14 9.5 4 3 15±0.3 0.5 5 5000 0.1 オープン
¥499 1 499
549 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
22202197 UJ 4-4 5 14 9.5 4 4 15±0.3 0.5 5 5000 0.1 オープン
¥499 1 499
549 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
22202206 UJ 5-5 5.2 14 9.8 5 5 15±0.3 0.6 5 5000 0.1 オープン
¥499 1 499
549 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
22202215 UJ 6-2.4 5.5 15 9.8 6 2.4 15.5±0.3 0.6 5 6000 0.1 オープン
¥499 1 499
549 (税込) 平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
返品不可
22202224 UJ 6-3 5.5 15 9.8 6 3 15.5±0.3 0.6 5 6000 0.1 オープン
¥499 1 499
549 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
22202233 UJ 6-3.2 5.5 15 9.8 6 3.2 15.5±0.3 0.6 5 6000 0.1 オープン
¥499 1 499
549 (税込) 出荷目安:7日
返品不可
22202242 UJ 6-4 5.5 15 9.8 6 4 15.5±0.3 0.6 5 6000 0.1 オープン
¥499 1 499
549 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
22202258 UJ 6-5 5.5 15 9.8 6 5 15.5±0.3 0.6 5 6000 0.1 オープン
¥499 1 499
549 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
22202267 UJ 6-6 5.5 15 9.8 6 6 15.5±0.3 0.6 5 6000 0.1 オープン
¥499 1 499
549 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
22202276 UJ 8-4 5.5 18 13 8 4 18±0.3 0.9 5 6000 0.2 オープン
¥539 1 539
593 (税込) 平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
22202285 UJ 8-5 5.5 18 13 8 5 18±0.3 0.9 5 6000 0.2 オープン
¥539 1 539
593 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
22202294 UJ 8-6 5.5 18 13 8 6 18±0.3 0.9 5 6000 0.2 オープン
¥539 1 539
593 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
22202303 UJ 8-8 5.5 18 13 8 8 18±0.3 0.9 5 6000 0.2 オープン
¥539 1 539
593 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.88  総レビュー件数: 8商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 古いアマチュア無線機Trio TS-830Sのレストア部品に使用

多分、元々装着されているカップラーと同じものだと思います。電子パーツの通販サイトなどを検索してもなかなか見つかりませんでしたが、灯台下暗しというか、いつもお世話になっているモノタロウさんのサイトから普通に購入することができました。このパーツがないだけで無線機のレストアを諦めなければならない事態になるので、とてもも助かりました。

これは注文コード 22202267 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2021-08-17]

満足度: 5

用途: アマチュア無線機の修理

アマチュア無線機のシャフトカップリングが破損した場合には、本品で何台も修理を行っており、まったく問題なく使用しております。無線機メーカーからは手に入りませんので、とても重宝しています。末永く供給をお願いいたします。

これは注文コード 22202267 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2021-06-09]

満足度: 5

用途: Φ5軸のステッピングモータによるΦ6軸のバリコン駆動に使用

この会社のカップリングは従来から使っており、何の問題も無く使用しております。

これは注文コード 22202258 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2021-01-30]

満足度: 5

用途: アマチュア無線機の修理に使用

アマチュア無線機のシャフトカップリングが経年劣化で破損したため購入。
少数でも入手できて助かりました。

これは注文コード 22202267 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-06-10]

満足度: 5

用途: 電子機器修理

早く届きました、満足できる品質でした。
再度注文するつもりです

これは注文コード 22202242 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-10-23]

満足度: 4

用途: 軸のジョイント

3mmと3.2mmの軸を結合するため、3-3と3.2-3.2の両方を購入しましたが、結局3-3の一方を3.2mmに拡張して使用しました。樹脂製なので簡単に改造できました。使用感もバッチリです。以前は金属製を使用していましたがこちらは価格も安くて通常使用には十分です。サイズも多く、場合によっては今回のように改造も簡単にできてカスタマイズできる点が良いです。

これは注文コード 22202163 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-12-25]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: ヴィンテージアンプの修理に使用

42年前のオールド・ヴィンテージ・アンプの修理に使用しました。
ぴったりでした。
ガタつきもなく、使用感、上々です。
あとは耐久性ですが、取り付けたばかりで不明ですが、大丈夫そうに思います。

これは注文コード 22202267 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2019-01-14]

満足度: 5

用途: 経年劣化に伴い部品交換として使用しました。

出来れば黒色だけでなく白色のモデルもあればと思っています。

これは注文コード 22202267 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-03-08]
