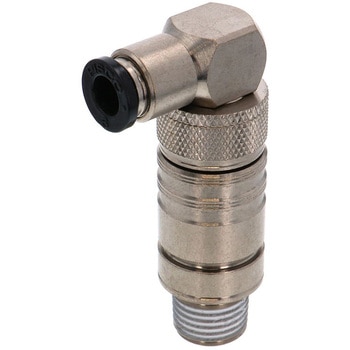

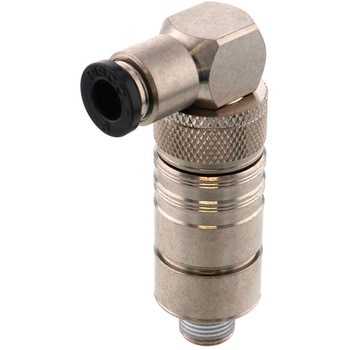

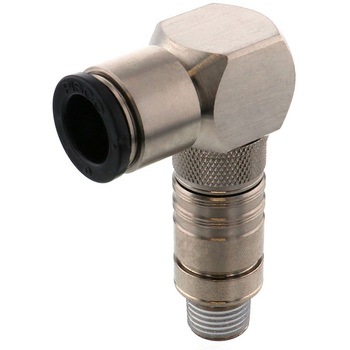

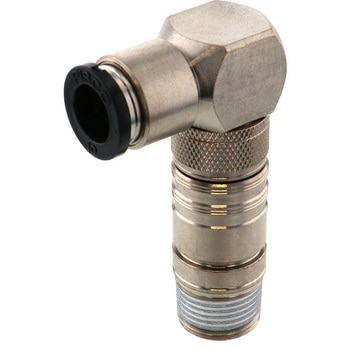

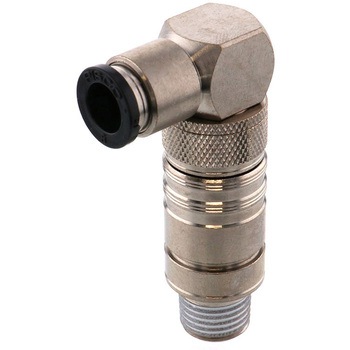

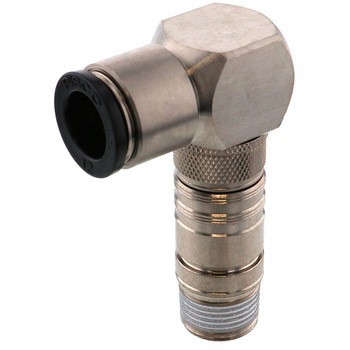

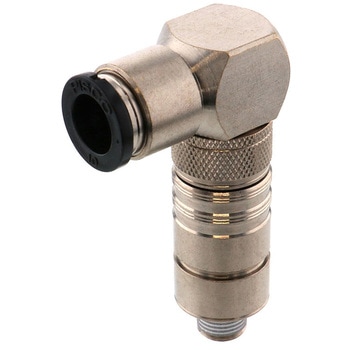

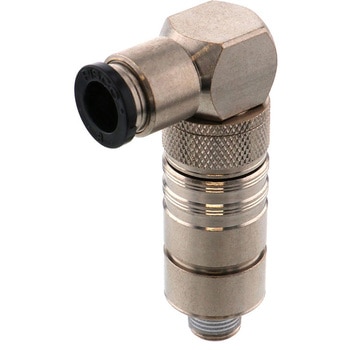

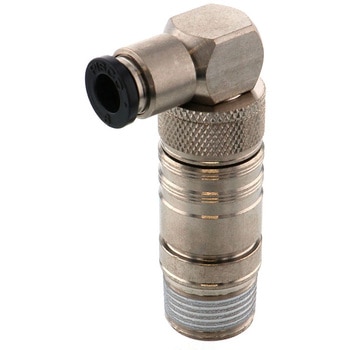

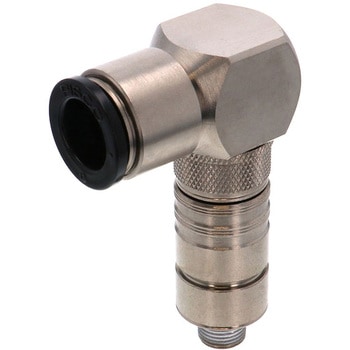

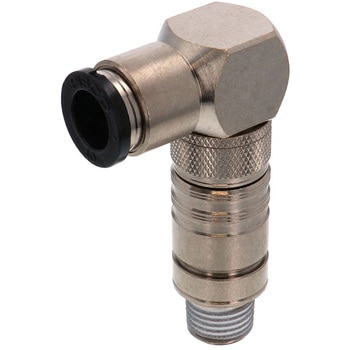

金型温調継手 ストップ弁内蔵タイプ(プラグとソケットのセット品)

金型温調継手 ストップ弁内蔵タイプ(プラグとソケットのセット品) - PISCO(ピスコ)金型温調継手 ストップ弁内蔵タイプ(プラグとソケットのセット品) - PISCO(ピスコ)金型温調継手 ストップ弁内蔵タイプ(プラグとソケットのセット品) - PISCO(ピスコ)金型温調継手 ストップ弁内蔵タイプ(プラグとソケットのセット品) - PISCO(ピスコ)金型温調継手 ストップ弁内蔵タイプ(プラグとソケットのセット品) - PISCO(ピスコ)金型温調継手 ストップ弁内蔵タイプ(プラグとソケットのセット品) - PISCO(ピスコ)金型温調継手 ストップ弁内蔵タイプ(プラグとソケットのセット品) - PISCO(ピスコ)金型温調継手 ストップ弁内蔵タイプ(プラグとソケットのセット品) - PISCO(ピスコ)

金属部品には黄銅を、シール材にはHNBRを使用。熱媒体油、水(清水)、空気を流体として使用可能。
継手部とネジ部が分離。ネジサイズに合わせ、あらかじめ金型を加工し、六角レンチを使いネジ部(ソケット)を埋め込み、継手部(プラグ)は後から差し込むだけで接続できます。 また、脱着は開放スリーブを押し継手部を取り外す事で金型に突起が残りません。
安全脱着で安全な、ストップ弁内蔵タイプ。継手部脱着時温水をこぼしません。

仕様
耐熱シーロック加工
種別
プラグとソケット
形状
エルボ
タイプ
金型温調タイプ、ストップ弁内蔵タイプ金型温調継手
使用温度範囲(℃)
0~60(空気)、0~99(水)、0~120(熱媒体油)(凍結なきこと)
シリーズ
10シリーズ
最高使用圧力(MPa)
0.9
使用流体
空気、水(清水)(条件有)、熱媒体油(条件有)
使用真空圧力(kPa)
-100(空気)
RoHS指令(10物質対応)
対応
接続ねじ種類
R
内容量
1個
注意
※水、熱媒体油仕様の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。インサートリング使用推奨。
全12種類を絞り込む
寸法A(mm)
チューブ外径(Φmm)
寸法E(mm)
オリフィス径(Φmm)
12種類すべて表示中
注文コード
品番
チューブ外径(Φmm)
オリフィス径(Φmm)
質量(g)

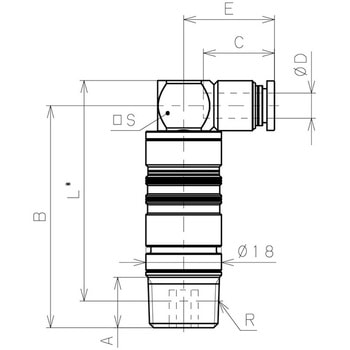

寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法E(mm)

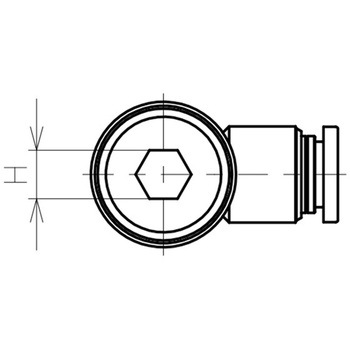

対辺H(mm)
参考基準価格 (税別)販売価格(税別)販売価格(税込)
出荷目安
数量
87969226ASL10-6016479852.91721.75
¥2,728
¥1,998
¥2,198(税込)
4日以内出荷
返品不可
87969235ASL10-60264791152.91721.76
¥2,750
¥2,088
¥2,297(税込)
4日以内出荷
返品不可
87969244ASL10-60364851252.91721.76
¥2,772
¥1,998
¥2,198(税込)
4日以内出荷
返品不可
87969253ASL10-80185.386853.918.223.95
¥2,893
¥2,198
¥2,418(税込)
4日以内出荷
返品不可
87969262ASL10-80286861153.918.223.96
¥2,915
¥2,198
¥2,418(税込)
10日以内出荷
返品不可
87969271ASL10-80386921253.918.223.96
¥2,937
¥2,198
¥2,418(税込)
4日以内出荷
返品不可
87969165ASL10-1001105.3103855.420.727.95
¥3,058
¥2,298
¥2,528(税込)
4日以内出荷
返品不可
87969174ASL10-1002106.31031155.420.727.96
¥3,080
¥2,298
¥2,528(税込)
4日以内出荷
返品不可
87969183ASL10-1003106.31081255.420.727.96
¥3,102
¥2,298
¥2,528(税込)
14日以内出荷
返品不可
87969192ASL10-1201125.3130856.923.3315
¥3,223
¥2,398
¥2,638(税込)
4日以内出荷
返品不可
87969201ASL10-1202126.31291156.923.3316
¥3,245
¥2,598
¥2,858(税込)
4日以内出荷
返品不可
87969217ASL10-1203126.31361256.923.3316
¥3,267
¥2,598
¥2,858(税込)
6日以内出荷
返品不可
各品番毎の詳細は注文コードをクリックしてください
