4K・8K衛星放送対応分岐器(10～3224MHz)

4K・8K衛星放送で使用予定の3224MHzまで対応した分岐器です。
小型化設計により、取付スペースを取りません。また、亜鉛ダイカストの一体型筐体を採用した高シールド設計になっているため、妨害波の影響を受けにくい仕様となっています。
芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。
全機種ともIN⇔OUT間電流通過型になっています。(電流容量AC30V、1A以下またはDC15V、0.8A以下)
環境に配慮した、RoHS指令対応商品です。

用途屋内用適合4K・8K対応、CS・BS(3224MHz)、CATV、UHF、FM・VHF 逆結合損失(dB)(10～76MHz)15、(76～300MHz)25、(300～770MHz)20、(770～1489MHz)18、(1489～2150MHz)18、(2150～2681MHz)16、(2681～3224MHz)16 インピーダンス(Ω)75(F形) 電圧定在波比(10～76MHz)2.5、(76～300MHz)1.6、(300～770MHz)1.8、(770～1489MHz)2.0、(1489～2150MHz)2.0、(2150～2681MHz)2.5、(2681～3224MHz)2.5 付属品5CF形コネクタ(端子数分)、木ネジ(2本・本体取付済) 内容量1個

お気に入りに追加

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 CSC-K171 CSC-K172 CSC-K174	分岐数選択解除 1 2 4	挿入損失(dB)	結合損失(dB)	端子間結合損失(dB)	寸法(高さH×幅W×奥行D)(mm) 選択解除 44×50×19 44×72×19	質量(g) 選択解除 45 50 65	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安

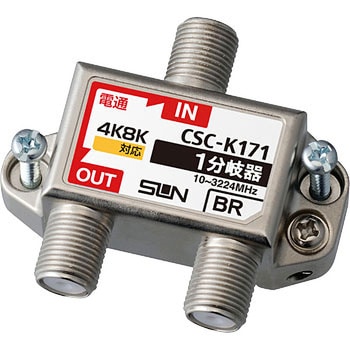

22878038	CSC-K171	1	(10～76MHz)1.6、(76～300MHz)1.3、(300～770MHz)1.5、(770～1489MHz)2.0、(1489～2150MHz)3.5、(2150～2681MHz)3.5、(2681～3224MHz)4.5	(10～76MHz)11.8、(76～300MHz)11.5、(300～770MHz)11.8、(770～1489MHz)12.0、(1489～2150MHz)13.0、(2150～2681MHz)14.0、(2681～3224MHz)15.0	-	44×50×19	45	￥4,500	￥3,398	￥3,398	￥3,738 （税込）	5日以内出荷返品不可

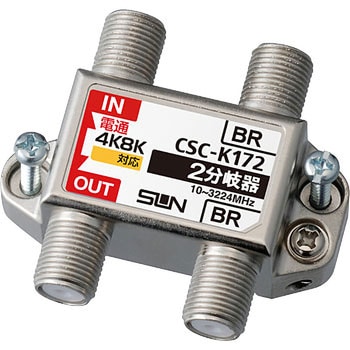

22878047	CSC-K172	2	(10～76MHz)2.5、(76～300MHz)2.2、(300～770MHz)2.5、(770～1489MHz)3.0、(1489～2150MHz)4.5、(2150～2681MHz)5.5、(2681～3224MHz)6.5	(10～76MHz)11.8、(76～300MHz)11.5、(300～770MHz)11.8、(770～1489MHz)12.5、(1489～2150MHz)13.5、(2150～2681MHz)15.0、(2681～3224MHz)16.5	(10～76MHz)13、(76～300MHz)20、(300～770MHz)18、(770～1489MHz)15、(1489～2150MHz)15、(2150～2681MHz)15、(2681～3224MHz)15	44×50×19	50	￥5,920	￥4,598	￥4,598	￥5,058 （税込）	5日以内出荷返品不可

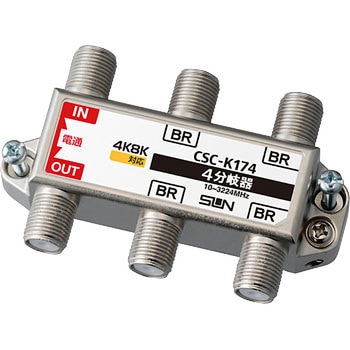

22878056	CSC-K174	4	(10～76MHz)4.2、(76～300MHz)4.0、(300～770MHz)4.5、(770～1489MHz)5.5、(1489～2150MHz)6.0、(2150～2681MHz)7.0、(2681～3224MHz)8.0	(10～76MHz)11.8、(76～300MHz)11.5、(300～770MHz)11.8、(770～1489MHz)13.0、(1489～2150MHz)15.0、(2150～2681MHz)16.5、(2681～3224MHz)18.5	(10～76MHz)13、(76～300MHz)20、(300～770MHz)18、(770～1489MHz)15、(1489～2150MHz)15、(2150～2681MHz)15、(2681～3224MHz)15	44×72×19	65	￥7,480	￥5,598	￥5,598	￥6,158 （税込）	5日以内出荷返品不可
