周波数帯域(MHz)10~3224
入力インピーダンス(Ω)75(F形)
出力インピーダンス(Ω)75(F形)
逆結合損失(dB)(10~76MHz)18.0、(76~222MHz)25.0、(222~770MHz)20.0、(770~1489MHz)18.0、(1489~2150MHz)18.0、(2150~2681MHz)18.0、(2681~3224MHz)18.0
電圧定在波比(10~76MHz)2.0、(76~222MHz)1.8、(222~770MHz)1.8、(770~1489MHz)2.0、(1489~2150MHz)2.0、(2150~2681MHz)2.0、(2681~3224MHz)2.5
仕様入力・出力端子間通電形
用途屋内用
適合CATV(10~770MHz)、FM・VHF、UHF、BS、CS、デジタル放送
タイプIN←→OUT電流通過型
電流容量(A)1(DC15VまたはAC30V)
RoHS指令(10物質対応)対応
電圧定在波比(10~76MHz)2以下、(76~770MHz)1.8以下、(770~2150MHz)2以下、(2150~2681MHz)2以下、(2681~3224MHz)2.5以下
同軸アンテナを8つに分配するコネクタです。
複数のAV端子に接続する時などに便利です。
仕様通電:5~2450MHz 全端子通電
色シルバー
質量(g)78
寸法(幅W×高さH×奥行D)(mm)119×15×48
対応VHF/UHF/BS/CS
1個
¥1,190
税込¥1,309
4日以内出荷
同軸アンテナを複数に分配するコネクタです。
複数のAV端子に接続する時などに便利です。
仕様通電:5~2450MHz 全端子通電
色シルバー
質量(g)40
寸法(幅W×高さH×奥行D)(mm)75×15×48
対応VHF/UHF/BS/CS
1個
¥729
税込¥802
4日以内出荷
同軸アンテナを複数に分配するコネクタです。
複数のAV機器に接続する時などに便利です。
仕様通電:5~2450MHz 全端子通電
色シルバー
質量(g)28
寸法(幅W×高さH×奥行D)(mm)53×15×48
対応VHF/UHF/BS/CS
1個
¥519
税込¥571
4日以内出荷
適合CATV(10~770MHz)、FM・VHF、UHF、BS、CS
RoHS指令(10物質対応)対応
電圧定在波比(10~76)2.5、(76~300)1.6、(300~770)1.6、(1000~1489)1.8、(1489~2150)2.0、(2150~2681)2.0、(2681~3224)2.5
逆結合阻止量(dB以上)(10~76)15、(76~300)25、(300~770)20、(1000~1489)18、(1489~2150)16、(2150~2681)16、(2681~3224)16
電流容量(A)1(DC15VまたはAC30V)
RoHS指令(10物質対応)対応
電圧定在波比(10~76)2、(76~~770)1.8、(770~1489)2、(1489~2681)2、(2681~3224)2.5

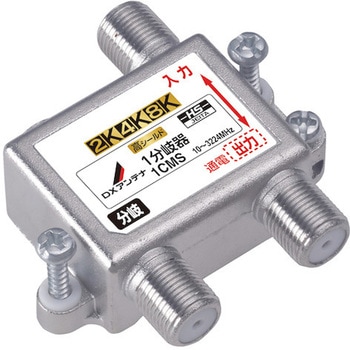

4K・8K衛星放送で使用予定の3224MHzまで対応した分岐器です。
小型化設計により、取付スペースを取りません。また、亜鉛ダイカストの一体型筐体を採用した高シールド設計になっているため、妨害波の影響を受けにくい仕様となっています。
芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。
全機種ともIN⇔OUT間電流通過型になっています。(電流容量AC30V、1A以下またはDC15V、0.8A以下)
環境に配慮した、RoHS指令対応商品です。
用途屋内用
適合4K・8K対応、CS・BS(3224MHz)、CATV、UHF、FM・VHF
逆結合損失(dB)(10~76MHz)15、(76~300MHz)25、(300~770MHz)20、(770~1489MHz)18、(1489~2150MHz)18、(2150~2681MHz)16、(2681~3224MHz)16
インピーダンス(Ω)75(F形)
電圧定在波比(10~76MHz)2.5、(76~300MHz)1.6、(300~770MHz)1.8、(770~1489MHz)2.0、(1489~2150MHz)2.0、(2150~2681MHz)2.5、(2681~3224MHz)2.5
付属品5CF形コネクタ(端子数分)、木ネジ(2本・本体取付済)
小型化設計により、取付スペースを取りません。また、亜鉛ダ イカストの一体型筐体を採用した高シールド設計になってい るため、妨害波の影響を受けにくい仕様となっています。
芯線接触部分は金メッキ仕様になっていますので、高い信頼 性を有しています。
全機種ともIN⇔OUT間電流通過型になっています。
電圧定在波比(10~76MHz)、(76~300MHz)、(300~770MHz)、(770~1489MHz)、(1489~2150MHz)、(2150~3224MHz)
逆結合損失(dB)(10~76MHz)15、(76~300MHz)25、(300~770MHz)20、(770~2150MHz)18、(2150~3224MHz)16
取扱い終了
小型のため、取付スペースを取りません。また、亜鉛ダイカストの一体型筐体を採用した高シールド設計になっているため、妨害波の影響を受けにくい仕様となっています。
芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。
全機種ともIN⇔OUT間電流通過型になっています。 (電流容量AC30V、1A以下またはDC15V、0.8A以下)
環境に配慮した、RoHS指令対応商品です。
用途屋内用
付属品5CF形コネクタ(端子数分)、木ネジ(2本・本体取付済)
適合CS(2610MHz)、BS、CATV、UHF、FM・VHF
電圧定在波比(10~76MHz)2.5、(76~300MHz)1.6、(300~770MHz)1.8、(770~1489MHz)2.0、(1489~2150MHz)2.0、(2150~2610MHz)2.5
インピーダンス(Ω)75(F形)
逆結合損失(dB)(10~76MHz)15、(76~300MHz)25、(300~770MHz)20、(770~1489MHz)18、(1489~2150MHz)18、(2150~2610MHz)16
取扱い終了
亜鉛ダイカストケースを使用した信頼性の高い分岐器です。
仕様屋内用周波数帯(MHZ):10~2602地上・BS・110°CSデジタル放送対応入力端子-1出力間電通(最大DC15V・0.5A/AC30V・1A)
付属品5C用F型接栓(端子数分)
取扱い終了
既存の2K放送から4K・8K(3224MHz)放送まで対応した共同受信用4分岐器です。BL認定機器。幹線からの入力信号の一部を4系統分岐して出力します。CATV上り帯域からCS/BS-IF-IF帯(~3224MHz)に対応。ノイズに強い高シールドダイキャスト構造。
用途BL認定品。BL型番【SH-C4】。共同受信用4分岐器です。幹線からの入力を4系統分岐して出力します。衛星放送帯域はこれまでのBS・110度CS(2K)放送はもちろん、BS・110度CS衛星による4K・8K放送にも対応します。ダイカスト製高シールド構造。外部雑音を排除します。ケーブルテレビでも使用できます。
種別屋内用4分岐器
型式【BL】SH-C4
質量(kg)0.061
外形寸法(mm)49×71×16.5(本体部)
構造亜鉛ダイカスト
周波数帯域(MHz)10~3224 2K4K8K放送対応
挿入損失(dB)4.5(770MHz)、7.5(3224MHz)
結合損失(dB)12(770MHz)、18.5(3224MHz)
入出力端子F型端子
取扱い終了
既存の2K放送から4K・8K(3224MHz)放送まで対応した共同受信用2分岐器です。BL認定機器。幹線からの入力信号の一部を2系統分岐して出力します。CATV上り帯域からCS/BS-IF-IF帯(~3224MHz)に対応。ノイズに強い高シールドダイキャスト構造。
用途BL認定品。BL型番【SH-C2】。共同受信用2分岐器です。幹線からの入力を2系統分岐して出力します。衛星放送帯域はこれまでのBS・110度CS(2K)放送はもちろん、BS・110度CS衛星による4K・8K放送にも対応します。ダイカスト製高シールド構造。外部雑音を排除します。ケーブルテレビでも使用できます。
種別屋内用2分岐器
型式【BL】SH-C2
質量(kg)0.041
外形寸法(mm)49×49×16.5(本体部)
構造亜鉛ダイカスト
周波数帯域(MHz)10~3224 2K4K8K放送対応
挿入損失(dB)2.5(770MHz)、6.5(3224MHz)
結合損失(dB)12(770MHz)、16.5(3224MHz)
入出力端子F型端子
取扱い終了
既存の2K放送から4K・8K(3224MHz)放送まで対応した共同受信用1分岐器です。BL認定機器。幹線からの入力信号の一部を1系統分岐して出力します。CATV上り帯域からCS/BS-IF-IF帯(~3224MHz)に対応。ノイズに強い高シールドダイキャスト構造。
用途BL認定品。BL型番【SH-C1】。共同受信用1分岐器です。幹線からの入力を1系統分岐して出力します。衛星放送帯域はこれまでのBS・110度CS(2K)放送はもちろん、BS・110度CS衛星による4K・8K放送にも対応します。ダイカスト製高シールド構造。外部雑音を排除します。ケーブルテレビでも使用できます。
種別屋内用1分岐器
型式【BL】SH-C1
質量(kg)0.039
外形寸法(mm)49×49×16.5(本体部)
構造亜鉛ダイカスト
周波数帯域(MHz)10~3224 2K4K8K放送対応
挿入損失(dB)1.5(770MHz)、4.5(3224MHz)
結合損失(dB)12(770MHz)、15.5(3224MHz)
入出力端子F型端子
取扱い終了
付属品F-5×3
適合入力・出力間1端子通電形
質量(g)39
寸法(高さH×幅W×奥行D)(mm)49×49×16.5
挿入損失(dB)(10~76MHz)1.5、(76~222MHz)1.5、(222~770MHz)1.5、(770~1489MHz)2.0、(1489~2150MHz)3.0、(2150~26101MHz)4.0
結合損失(dB)(10~76MHz)11.0±1.0、(76~222MHz)11.0±1.0、(222~770MHz)11.0±1.0、(770~1489MHz)11.0±1.0、(1489~2150MHz)11.5±1.5、(2150~26101MHz)12.5±2.5
取扱い終了
小型のため、取付スペースを取りません。また、亜鉛ダイカストの一体型筐体を採用した高シールド設計になっているため、妨害波の影響を受けにくい仕様となっています。
芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。
全端子電流カット型です。
環境に配慮した、RoHS指令対応商品です。
用途屋内用
付属品木ネジ(2本・本体取付済)
適合CS(2602MHz)、BS、CATV、UHF、FM・VHF
種別共同受信用
電圧定在波比(10~76MHz)2.5、(76~300MHz)1.6、(300~770MHz)1.6、(1000~1489MHz)1.8、(1489~21501MHz)2.0、(2150~2602MHz)2.0
インピーダンス(Ω)75(F形)
逆結合損失(dB)(10~76MHz)15、(76~300MHz)25、(300~770MHz)20、(1000~1489MHz)18、(1489~21501MHz)16、(2150~2602MHz)16
取扱い終了
