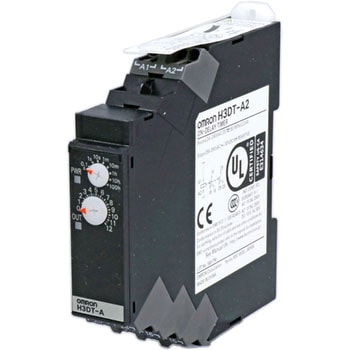

電源オンディレータイマ H3DT-A
17.5mm幅。プッシュインPlus端子台タイプ。
- 制御出力
- 接点出力：AC250V 5A 抵抗負荷(cosΦ=1)、DC30V 5A 抵抗負荷
DC125V 0.15A max. 抵抗負荷、DC125V 0.1A max. L/R=7ms
最小適用負荷：DC5V 10mA(P水準、参考値)
接点材質：Ag合金(推奨ヒューズ：BLN5(little fuse)、0216005MXEP)
- 幅(mm)
- 90
- 質量(g)
- 約100
- 使用温度範囲(℃)
- -20～60(結露、氷結しないこと)
- 奥行(mm)
- 17.5
- シリーズ
- H3DT
- 電源
- 外部
- 時間仕様
- (時間レンジ：セット時間範囲)0.1s：0.1～1.2s、1s：1～12s、10s：10s～120s、1min：1～12min、10min：10～120min、1h：1～12h、10h：10～120h、100h：100～1200h
- 最大目盛時間
- 12
- 定格絶縁電圧(V)
- AC250
- 定格電源電圧
- AC24～240V 50/60 Hz DC24～240V リップル20%以下
- 保存温度(℃)
- -40～70(結露、氷結しないこと)
- タイマ機能
- シングル
- 時間
- 0.1秒→100時間
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガにて)
- 使用周囲温度(℃)
- -20～+60(ただし、 氷結しないこと)
- 電圧の影響
- ±0.5%(最大目盛時間に対する割合)以下(1.2sレンジでは±0.5%±10ms以下)
- 耐衝撃(耐久)
- 1000m/s2 6方向 各3回
- 使用周囲湿度
- 25～85%
- 耐ノイズ
- ノイズシミュレータによる方形波ノイズ(パルス幅100ns/1μs立ち上がり1ns)±1.5kV
- 温度の影響
- ±2%(最大目盛時間に対する割合)以下(1.2sレンジでは±2%±10ms以下)
- 復帰電圧
- 定格電圧の10%以下
- 動作時間のばらつき
- ±1%(最大目盛時間に対する割合)以下(1.2sレンジでは±1%±10ms以下)
- インパルス電圧(V)
- 5k(電源端子間)、7.4k(導電部端子と操作部)
- 静電気耐力
- 4kV(誤動作)、8kV(破壊)
- セット誤差
- ±10%(最大目盛時間に対する割合)±0.05s以下
- 動作モード
- 電源オンディレー
- 許容電圧変動
- 最小電源開放時間 0.1s
- タイマの数
- シングル
- 最大目盛
- 12
- 機械的寿命
- 1000万回以上(無負荷、開閉ひん度1800回/h)
- 外部接続
- プッシュインPlus端子台
- 耐電圧(V/min)
- AC2900 50/60Hz(充電金属部と操作部) 、AC2000 50/60Hz(制御出力と操作回路間) 、AC1000 50/60Hz(非連続接点間)
- 電気的寿命
- 10万回以上(AC250V、5A、抵抗負荷、開閉ひん度360回/h)
- 衝撃(誤動作)(m/s2)
- 100 6方向 各3回
- 衝撃(耐久)(m/s2)
- 1000 6方向 各3回
- ターミナルタイプ
- ねじ
- 使用周囲湿度(%RH)
- 25～85
- 振動(誤動作)Hz
- 10～55片振幅0.5mm 3方向 各10min
- 静電気耐力(kV)
- 誤動作：4、破壊：8
- 振動(耐久)Hz
- 10～55片振幅0.75mm 3方向 各2h
- 機械的寿命(万回)
- 1000以上(無負荷、開閉ひん度1800回/h)
- 電気的寿命(万回)
- 10以上(AC250V、5A、抵抗負荷、開閉ひん度360回/h)
- 内容量
- 1個
