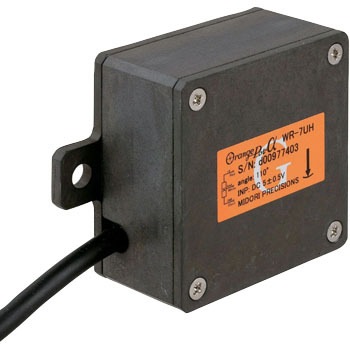

無接触形傾斜角度センサ WR-7UH
Hall-ICを内蔵した振り子式1軸傾斜計です。
摺動接点が無い為、耐久性に優れ、ノイズの発生も有りません。
ケースは防塵・防滴のアルミダイカストケースで屋外使用にも対応。
振動対策として制振用ダンパーオイルを使用しています。
ピボットにはボールベアリングを使用し非常に滑らかに傾斜検知をしますが、ストッパーレスの為振り子の衝突による内部破損もありません。
角度は標準の±60°以外にプログラミングでさらに広角度検出も可能です。
種類傾斜センサ
機械的回転角度(°)360/エンドレス
印加電圧(V)DC4.75～5.5
傾斜角度(°)120
タイプ密閉性/IP64
単独直線性(%)±0.8
負荷抵抗1以上
消費電流(mA)30以下
使用温度範囲(℃)-30～+80
保存温度範囲(℃)-40～+80
振動(m/s2)50 5～500Hz(6分) 3軸各2時間
衝撃(m/s2)500 11ms 6方向各3回
静電耐圧(kV)端子間/±8(IEC 61000-4-2)
応答性約0.5秒(ステップ応答)
感度(傾斜)0.6以下/ヒス含む
仕様(EMS)100V/m、200MHz～1GHz
質量(g)約260
内容量1個
注意
※ホールIC製品は抵抗値の測定は出来ません。※外部磁界の影響を受ける事がありますので、設置環境において十分ご確認願います。
※製品のお取扱に際しては静電気対策を施した環境でお取扱願います。
※設置環境においても稼働中に静電気が発生するような場合があり、思わぬ不具合となる場合がありますので、ご注意願います。
※使用上の注意をお読み下さい。
