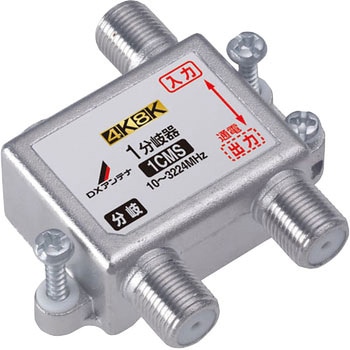

4K8K対応分岐器 F型端子

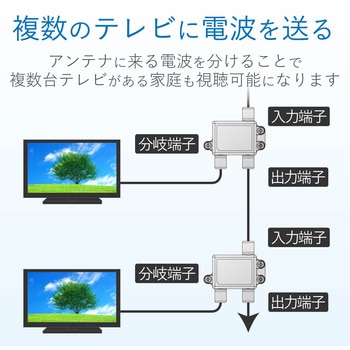

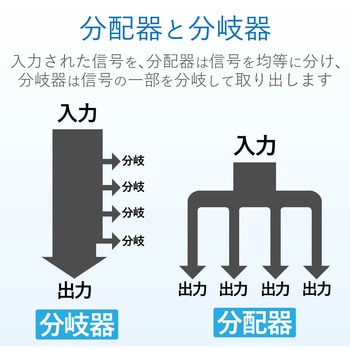

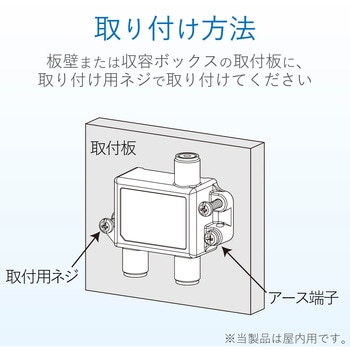

既存の2K放送から4K・8K(3224MHz)放送まで対応した製品です。入力信号の一部を分岐します。幹線から1分岐を取出します。ノイズに強いダイキャスト構造。壁面取付用ビス付属。
2K4K8K(～3224MHz)に対応。従来の2K放送のテレビでも使用できます。ダイカスト製高シールド構造。外部雑音を排除します。ケーブルテレビでも使用できます。入出力端子数分のF-5接栓付属

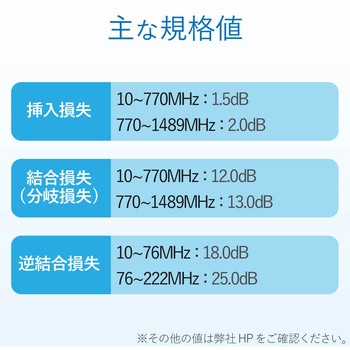

周波数帯域(MHz)10～3224 入力インピーダンス(Ω)75(F形) 出力インピーダンス(Ω)75(F形) 逆結合損失(dB)(10～76MHz)18.0、(76～222MHz)25.0、(222～770MHz)20.0、(770～1489MHz)18.0、(1489～2150MHz)18.0、(2150～2681MHz)18.0、(2681～3224MHz)18.0 電圧定在波比(10～76MHz)2.0、(76～222MHz)1.8、(222～770MHz)1.8、(770～1489MHz)2.0、(1489～2150MHz)2.0、(2150～2681MHz)2.0、(2681～3224MHz)2.5 仕様入力・出力端子間通電形内容量1個

注意

※マニュアルについては、メーカーHPをご確認ください。

お気に入りに追加

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 1CMS 2CMS 4CMS	分岐数選択解除 1 2 4	挿入損失(dB)	分岐損失(dB)	端子間結合損失(dB)	寸法(高さH×幅W×奥行D)(mm) 選択解除 49×49×16.5 71×49×16.5	質量(kg) 選択解除 0.039 0.042 0.06	付属品選択解除 F-5×3 F-5×4 F-5×6	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
31420935	1CMS	1	(10～76MHz)1.5、(76～222MHz)1.5、(222～770MHz)1.5、(770～1489MHz)2.0、(1489～2150MHz)3.0、(2150～2681MHz)3.5、(2681～3224MHz)4.3	(10～76MHz)12.0、(76～222MHz)12.0、(222～770MHz)12.0、(770～1489MHz)12.0、(1489～2150MHz)13.0、(2150～2681MHz)14.5、(2681～3224MHz)16.0	-	49×49×16.5	0.039	F-5×3	￥5,290	￥3,998	￥3,998	￥4,398 （税込）	3日以内出荷返品不可
31420953	4CMS	4	(10～76MHz)4.5、(76～222MHz)4.5、(222～770MHz)4.5、(770～1489MHz)5.5、(1489～2150MHz)6.0、(2150～2681MHz)6.5、(2681～3224MHz)7.5	(10～76MHz)12.0、(76～222MHz)12.0、(222～770MHz)12.5、(770～1489MHz)14.0、(1489～2150MHz)15.5、(2150～2681MHz)17.5、(2681～3224MHz)19.0	(10～76MHz)18.0、(76～222MHz)20.0、(222～770MHz)20.0、(770～1489MHz)17.0、(1489～2150MHz)15.0、(2150～2681MHz)15.0、(2681～3224MHz)15.0	71×49×16.5	0.06	F-5×6	￥8,730	￥6,898	￥6,898	￥7,588 （税込）	取扱停止中返品不可
31420944	2CMS	2	(10～76MHz)2.5、(76～222MHz)2.5、(222～770MHz)2.5、(770～1489MHz)3.5、(1489～2150MHz)4.0、(2150～2681MHz)5.0、(2681～3224MHz)6.3	(10～76MHz)12.0、(76～222MHz)12.0、(222～770MHz)12.0、(770～1489MHz)12.5、(1489～2150MHz)13.5、(2150～2681MHz)14.5、(2681～3224MHz)16.0	(10～76MHz)18.0、(76～222MHz)20.0、(222～770MHz)18.0、(770～1489MHz)17.0、(1489～2150MHz)15.0、(2150～2681MHz)15.0、(2681～3224MHz)15.0	49×49×16.5	0.042	F-5×4	￥5,980				取扱い終了返品不可
