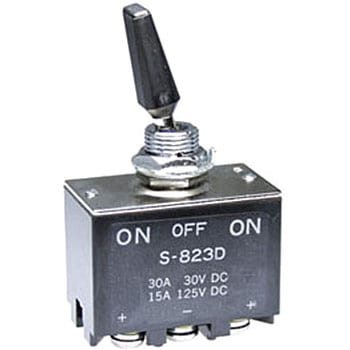

トグルスイッチ(直流負荷専用)
プラスチックモールドレバー形の小型トグルスイッチです。直流負荷専用になります。
電流容量
(抵抗負荷)30A DC30V、30A DC48V 15A DC125V、7.5A DC250V
(誘導負荷：L/R=3ms)15A DC24V、10A DC48V、6A DC125V、3A DC250V
付属品六角ナット(AT-503)、内歯座金(AT-508)、取付リング(AT506)、六角ナット(AT-527)
材質レバー：PBT樹脂、ケース：メラミンフェノール樹脂
使用温度範囲(℃)-10～70
端子形状ねじ
耐電圧AC2.0kV 1分間以上
取付穴径(Φmm)12.5
接触抵抗(mΩ)10以下(DC5V 1Aにて)
機械的開閉耐久性50000回以上
電気的開閉耐久性10000回以上
レバー倒れ角度(°)(α)：28±4
絶縁抵抗1GΩ以上(DC500V)
内容量1個
(誘導負荷：L/R=3ms)15A DC24V、10A DC48V、6A DC125V、3A DC250V
