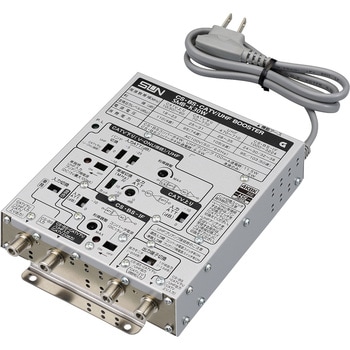

CS・BS・CATV双方向/UHFブースタ
4K・8K 衛星放送・3224MHz対応品。
バンド切換スイッチによりUHF、CATVの切換が容易に行える為、受信方法が決まっていない場合でも事前に設置が可能です。(SMB-K30W)
出力モニタ端子を1分岐出力に切り換える事が可能となり、テレビ端子などの増設に対応できます。(SMB-K30W)
雨水の浸入を軽減する筐体設計を採用しています。
環境に配慮したRoHS 指令対応品です。
利得(dB)
【出力端子】(CATV上り)18～23、(CATV下り)25～31、(UHF)28～35、(CS・BS-IF)24～30/32～38
【1分岐出力端子】(CATV上り)8～13、(CATV下り)15～21、(UHF)18～25、(CS・BS-IF)12～20/17～25
定格出力(dBμV)
【1分岐出力端子】(CATV上り)8～13、(CATV下り)15～21、(UHF)18～25、(CS・BS-IF)12～20/17～25
【出力端子】(CATV上り)110(4波)、(CATV下り)95(74波)、(UHF)105(9波)、(CS・BS-IF)95/103(48波)
【1分岐出力端子】(CATV上り)110(4波)、(CATV下り)85(74波)、(UHF)95(9波)、(CS・BS-IF)85/90(48波)
切換方式混合(CS・BS・CATVまたはUHF)、単独(CS・BS/CATVまたはUHF)
質量(g)700
電源(CS・BSコンバータ)DC15V最大4W(CS・BS入力端子より送電)、(UHFプリアンプ)DC15V最大100mA(UHF入力単独端子より送電)
電源電圧AC100V(50/60Hz)
消費電力本体のみ：5.0W、UHFプリアンプ100mA送電時：7.0W、CS・BSコンバータ4W送電時：9.5W、CS・BSコンバータ4W、UHFプリアンプ100mA送電時：11.5W
出力インピーダンス(Ω)75(F形)
入力インピーダンス(Ω)(CATV上り)75(F形)、(CATV下り)75(F形)、(UHF)75(F形)、(CS・BS-IF)75(F形)
周波数帯域(MHz)(CATV上り)10～60、(CATV下り)70～770、(UHF)470～710、(CS・BS-IF)1000～3224
電圧定在波比(CATV上り)2.5以下、(CATV下り)2.5以下、(UHF)2.5以下、(CS・BS-IF)2.5以下
雑音指数(dB)(CATV上り)6以下、(CATV下り・UHF)7以下、(CS・BS-IF)9以下
利得調整範囲(dB)(CATV上り)-、(CATV下り)0～-10以上(連続可変)、(UHF)0～-10以上(連続可変)、(CS・BS-IF)0～-10以上(連続可変)
入力ATT(dB)(CATV上り)0、-10(切換式)、(CATV下り・UHF)0、-5/-10、-25(加算式最大-35dB)、(CS・BS-IF)0、-10(切換式)
内容量1個
【1分岐出力端子】(CATV上り)110(4波)、(CATV下り)85(74波)、(UHF)95(9波)、(CS・BS-IF)85/90(48波)
注意
※4K・8K衛星放送とは、BS・110度CS(左旋)放送で主に予定されている4K・8K放送です。本器はBS・110度CS放送以外の衛星放送は受信できません。※4K・8K衛星放送を受信するためには、4K・8K衛星放送の受信機が必要です。また、受信システムにおいては、本器以外のシステム機器も4K・8K衛星放送に対応する必要があります。
※BS・110度CS放送(左旋円偏波)を利用した4K・8K衛星放送は、2018年以降に本サービスが開始される予定のため、それまでは本器を設置いただいても4K・8K衛星放送は受信できません。
