ブースターはテレビ信号の増幅に使用します。ブースターの選択に必要なのは使用帯域です。それは信号を増幅、若しくは増幅しないで通過させる範囲ということになります。設置の前にどの信号域を増幅さるか確認しましょう。電波の強さを変えるブースター。ブースターに入力される信号は適宜の強さがなければいけません。信号が弱すぎれば増幅時にノイズもふやすことになりますし、信号が強すぎると歪を生むことになります。ブースター仕様に記載の標準入力レベルを確認してください。
業界初の利得3段階切換のトリプルブースター
UHFの利得を45dB、35dB、入力ATT(アッテネーター)と合わせて25dBと3段階切換えができるブースターです。
弱電界地域、強電界地域を受信環境に合わせて1台のブースターで対応することができます。
業界初、UHFの利得を切換えてもNFが劣化しないブースター【マスプロだけ】
マスプロ独自の増幅部回路で利得調整をしているため、45dBから35dBに利得を切換えてもNF(雑音指数)が劣化しません。
業界最高利得
UHF帯域の最高利得が業界最高の45dBですから、弱電界地域でも余裕をもった良好な受信システムの構築が可能です。
増幅部の耐雷性の向上
JEC±25kV(1.2/50μs)、IEC61000-4-5 Ed.3±8kV、4kA(1.2/50μs-8/20μsコンビネーション)で評価しており、従来の製品よりも増幅部の耐雷性を向上させました。
異常お知らせ機能【特許取得】
増幅部と電源部の間でショートや断線をした場合、電源部作動表示灯の色でお知らせしますから、設置時の不具合の確認が容易になります。
UB45SSはDHマークの登録品です。
仕様相互変調(i<3)：-68dB以下
質量(g)増幅部：約310、電源部：約175
使用温度範囲(℃)増幅部：-20～-+50、電源部：-10～+40
消費電力(W)3/6.8VA(4.9/10.4VA)
電源増幅部：DC15V 0.08A(0.18A)
出力電圧(V)DC15
入力電圧(V)AC100(50/60Hz)
出力電流(A)最大0.57
外形寸法(高さH×幅W×奥行D)(mm)増幅部：87×113×54、電源部：56×105×34
RoHS指令(10物質対応)対応
出力レベル定格/105dBμV(9波)
インピーダンス(Ω)75(F型端子)
雑音指数(dB)1.5以下
挿入損失(dB)2以下
入力レベル0、-10dB切替、実用：41～66dBμV(86dBμV)
利得(dB)35時：33～39、45時：43～49
結合量(dB)出力測定端子：-20
伝送帯域(MHz)増幅部：470～710(UHF ch.13～52)
利得調整範囲(dB)0、-10dB以上(連続可変)
VSWR増幅部：3以下、電源部：2以下
1個
￥9,690
税込￥10,659
当日出荷
内部は金属ケースに覆われていて電波の漏洩、飛び込み防止に対応したシールド構造です。
デジタルテレビなどから衛星アンテナへ送る電気は通過します。(DC15V・0.5A)
付属品専用ACアダプター
質量(kg)0.1
使用温度範囲(℃)0～+40
消費電力(W)1.5
寸法(高さH×幅W×奥行D)(mm)33×89.5×50
周波数帯域(MHz)UHF：470～710(13～52ch)、BS・CS：1032～3224
インピーダンス(Ω)(入出力)75
雑音指数(dB)UHF：4以下、BS・CS：8以下
利得(dB)UHF：17～22、BS・CS：12/18(1032/3224MHzの値)
適正入力レベル(dBμ)UHF：40～73V、BS・CS：45～77V
定格出力(dBμV)UHF：95(9波)、BS・CS：95(50波)
1台
￥9,690
税込￥10,659
当日出荷
この1台で33dB形としても43dB形としてもスイッチ一つでどちらでも使える業界初のデュアルブースターです。強電界から弱電界まで受信環境で迷ってもこの1台で安心。小型なので水平マストにも取り付け可能。
使用帯域UHF
付属品F-5接栓(リング付)×4、防水キャップ×2
質量(kg)0.22
使用温度範囲(℃)-20～50
外形寸法(mm)84×90×47
電源(V)AC100、DC15
消費電力(W)2.0、3.9(UHF電源供給時)
消費電流(mA)70、170(UHF電源供給時)
周波数帯域(MHz)470～710(ch.13～52)
RoHS指令(10物質対応)対応
インピーダンス(Ω)【入出力】75(F形)
標準利得(dB)40～46(UHF)
雑音指数(dB)1.5以下
入力範囲41～77dBμV
利得(dB)【切替/入力レベル調整】28、33、43 (-15、-10、0) (スイッチ切換)
通電容量【重畳電源】DC15V/0.1A
定格出力(dBμV)105(9波)
利得調整範囲(dB)0～-10以上(連続可変)
1個
￥9,490
税込￥10,439
当日出荷
新4K・8K(3224MHz)放送に対応した小形で高利得(27dB)のCS/BS-IFブースターです。入力ATT(-10dB)付でレベル調整が可能。防水構造で屋内、屋外兼用。壁面のネジ止め、結束バンドを使用すると、アンテナマストにも取付可能です。
用途BS/CSアンテナ用高利得(27dB)ラインブースターです。すべての2K4K8K放送に対応できます。テレビやレコーダーの増設で弱くなったテレビ信号のレベルを補います。小形、防水仕様(IP×4)で壁面取付可能、屋外防水BOXなしに屋外設置が可能。屋内・屋外どちらでも使用できます。壁面ネジ止め、結束バンドを使用するとアンテナマストに取付けできます。入力ATTスイッチ付のため入力レベルをフラットに10dB減衰させることができます。通電切り換えスイッチ付でBS/CSアンテナへの電源供給をON/OFFできます。漏えい対策、他の無線サービスとの干渉を防ぐ高シールド構造です。1個入れブリスタパック商品
使用帯域UHF・V-Low・FM(CATV)、CS/BS-IF(3224MHz)
仕様入力ATT:UHF・V-Low・FM(CATV) ―、CS/BS-IF 0/-10dB
付属品取扱説明書
質量(kg)0.13
使用温度範囲(℃)-20～+50
外形寸法(mm)115×30×25
電源DC11～15V 50mA
コネクタ形状入力/出力 F型端子
定格出力UHF・V-Low・FM(CATV) ―、CS/BS-IF 92/97dBμV
機能入力レベル調整(入力ATT)スイッチ、通電ON/OFFスイッチ、通電パイロットランプ
周波数帯域(MHz)UHF・V-Low・FM(CATV) 10～77、CS/BS-IF 1000～3224
電流(mA)入出力通過電流：DC15V時 500mA
インピーダンス(Ω)入出力：75
雑音指数(dB)UHF・V-Low・FM(CATV) ―、CS/BS-IF 10以下
入力レベルUHF・V-Low・FM(CATV) ―、CS/BS-IF 47～70dB(ATT -10dB にした場合最大80)dBμV
利得(dB)UHF・V-Low・FM(CATV) 0～-3.5、CS/BS-IF 22/27
1個
￥5,990
税込￥6,589
4日以内出荷
内部は金属ケースに覆われていて電波の漏洩、飛び込み防止に対応したシールド構造です。
デジタルテレビなどから衛星アンテナへ送る電気は通過します。(DC15V・0.5A)
付属品専用ACアダプター
質量(kg)0.1
使用温度範囲(℃)0～+40
消費電力(W)0.7
寸法(高さH×幅W×奥行D)(mm)33×89.5×50
周波数帯域(MHz)UHF：470～710(13～52ch)、BS・CS：1032～3224
インピーダンス(Ω)(入出力)75
雑音指数(dB)UHF：4以下
利得(dB)UHF：17～22、BS・CS：-6以上(パス)
適正入力レベル(dBμ)UHF：40～73V
定格出力(dBμV)UHF：95(9波)
1台
￥8,590
税込￥9,449
当日出荷
UB45SSのEC用製品
用途UHFブースター
仕様【入力レベル調整0・-10dB切替、【相互変調】-68dB以下(IM3)、【出力測定端子結合量】-20dB
付属品F型コネクタ(5Cケーブル用)×4、防水キャップ(大)×2
質量(g)約310
使用温度範囲(℃)-20～50
消費電力(W)3/6.8VA(4.9/10.1VA)
電源増幅部：DC15V/0.08A(0.18A)
外形寸法(幅W×奥行D×高さH)(mm)113×54×87
周波数帯域(MHz)740～710
出力レベル103dBμV(9波)
インピーダンス(Ω)入出力：75(F型端子)
雑音指数(dB)3以下
入力レベル43～72dBμV
利得(dB)38～44
使用帯域UHF
VSWR3以下
1個
￥5,990
税込￥6,589
4日以内出荷
シールレス構造の採用により、水漏れやメンテナンス等の不安を解消します。
キャンド電動機がポンプから発生するノイズを40dB以下に保ちます。
フロースイッチ・ユニオン・電源ケーブルがすべて標準装備されたオールインワン設計です。
家庭用井戸水位低下に伴う圧力不足の補助となります。
用途太陽熱式熱交換システムの増圧用。
水道元圧不足による湯沸器の失火防止用。
給湯加圧用(標準仕様：温水60℃まで)。
増改築による階上への送水増圧用。
トラスコ品番217-7106
セット内容R1/2真鍮ユニオン、エアー抜きおよび分解用特殊工具
全長(mm)126
質量(kg)2.5
電源(V)単相100
全幅(mm)104
全高(mm)291
全揚程(m)8/10(50Hz/60Hz)
吐出量(L/min)24
1台
￥52,900
税込￥58,190
翌々日出荷
仕様【相互変調(IM3)】(-)68dB以下
質量(g)約310
使用温度範囲(℃)-20～50
電源(V)【増幅部】DC15/0.08A(UFC給電0.1A時：0.18A)
消費電力3W/6.8VA(UFC給電0.1A時：4.9W/10VA)
寸法(幅W×奥行D×高さH)(mm)113×54×87
出力インピーダンス(Ω)75(F型端子)
入力インピーダンス(Ω)75(F型端子)
周波数帯域(MHz)【伝送】470～710(UFC ch.13～52)
RoHS指令(10物質対応)対応
出力レベル【定格】105dBμV(9波)
雑音指数(dB)1.5以下
入力レベル【調整】0、(-)10dB切替/【実用】41～66dBμV(86dBμV)
利得(dB)35dB時：33～39、45dB時：43～49
結合量(dB)【出力測定端子】(-)20
利得調整範囲(dB)0～(-)10以上(連続可変)
VSWR3以下
1個
￥9,690
税込￥10,659
4日以内出荷
仕様屋内用 F型端子 UHFとBS・CSの混合入力と別入力の切替スイッチ付
付属品ACアダプター(USBタイプ)×1
適合デジタル放送、BS，CS，スカパープレミアム
質量(g)約210
消費電力(W)1.7/3.5VA
電源AC100V(50・60Hz)
外形寸法(高さH×幅W×奥行D)(mm)137×89×31
USBケーブル(m)(電気供給用)約1.5
RoHS指令(10物質対応)対応
出力レベル【470～710】95dBμV(9波)、【1032～3224】95dBμV(50波)
雑音指数(dB)【470～710】3以下、【1032～3224】6以下
入力レベル実用/【470～710】42～63dBμV(73dBμV)、【1032～3224】46～65dBμV(75dBμV)
利得(dB)【470～710】25～32、【1032～3224】20～30
伝送帯域(MHz)470～710(UHFch.13～52)、1032～3224(BS・CS)
利得調整範囲(dB)【470～710】0～-10以上(連続可変)、【1032～3224】0～-10以上(連続可変)
VSWR【470～710】3以下、【1032～3224】2.5以下
1個
￥11,900
税込￥13,090
当日出荷
適合デジタル放送
使用温度範囲(℃)-10～+40
コード長さ(m)AC：約0.9
周波数帯域(MHz)伝送：76～108(FM・V-Low、470～710(UHF)、950～3224(BS・CS)
インピーダンス(Ω)入・出力：75(F型コネクター)
結合量(dB)出力測定端子結合量：-20dB(F型コネクター)

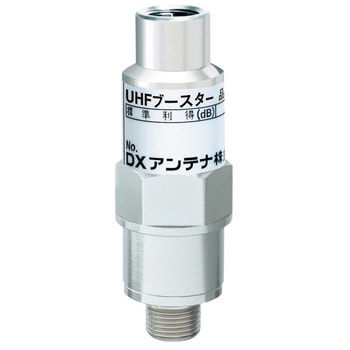

UHF電源分離型ブースター
超小型(コネクタータイプ)、超軽量
雑音指数(1.5dB)
DC15V作動
取付簡単
増幅部(UPA16K)と電源部(UPS03)のセット品
RoHs対応
使用帯域UHF
付属品防水キャップ1個
寸法(mm)(六角)12×48.6
質量(g)20
消費電力(W)1.1
チャンネル数(受信)UHF13～62ch
動作利得(dB)14～18
出力レベル90dBμV※アナログ7波+デジタル9波の値(デジタル-10dB運用)
雑音指数(dB)1.5
入力レベル(適正)40～76dBμV
1台
￥6,490
税込￥7,139
当日出荷
業界初の利得3段階切換のトリプルブースター
UBCBW45SS_image1.pngUHFの利得を45dB、35dB、入力ATT(アッテネーター)と合わせて25dBと3段階切換えができるブースターです。
弱電界地域、強電界地域を受信環境に合わせて1台のブースターで対応することができます。
また、UBCBW45SS、BCBW35SS(A)はBS・CSの入力レベル調整機能も3段階で切換えることができ、ブースターの入力レベル調整を受信環境に合わせてより最適にすることができます。
業界初、UHFの利得を切換えてもNFが劣化しないブースター【マスプロだけ】
マスプロ独自の増幅部回路で利得調整をしているため、45dBから35dBに利得を切換えてもNF(雑音指数)が劣化しません。
業界最高利得
UHF帯域の最高利得が業界最高の45dBですから、弱電界地域でも余裕をもった良好な受信システムの構築が可能です。
増幅部の耐雷性の向上
JEC±25kV(1.2/50μs)、IEC61000-4-5 Ed.3±8kV、4kA(1.2/50μs-8/20μsコンビネーション)で評価しており、従来の製品よりも増幅部の耐雷性を向上させました。
異常お知らせ機能【特許取得】
増幅部と電源部の間でショートや断線をした場合、電源部作動表示灯の色でお知らせしますから、設置時の不具合の確認が容易になります。
SHマーク、DHマークを取得
UBCBW45SS、BCBW35SS(A)は、SHマークの登録品です。
また、UB45SSはDHマークの登録品です。
仕様相互変調【1032～3224MHz】(i<2)：-31dB以下、(i<3)：-61dB以下、CIN【1032～3224MHz】-22dB以下
質量(g)増幅部：約310、電源部：約175
使用温度範囲(℃)増幅部：-20～-+50、電源部：-10～+40
電源増幅部：DC15V 0.07A(0.34A、0.544A)
出力電圧(V)DC15
入力電圧(V)AC100(50/60Hz)
出力電流(A)最大0.57
外形寸法(高さH×幅W×奥行D)(mm)増幅部：87×113×54、電源部：56×105×34
RoHS指令(10物質対応)対応
出力レベル【1032～3224MHz】定格/99dBμV/1032MHz、104dBμV/3224MHz(50波)
インピーダンス(Ω)75(F型端子)
雑音指数(dB)【1032～3224MHz】6以下
挿入損失(dB)2以下
入力レベル【1032～3224MHz】0、-10dB、-8dBチルト切替、実用：46～66dBμV(86dBμV)
利得(dB)【1032～3224MHz】24～30/1032MHz、32～38/3224MHz
通過帯域損失(dB以下)【10～770MHz】4
結合量(dB)出力測定端子：-20
伝送帯域(MHz)増幅部：10～770(CATV/FM・UHF)、1032～3244(BS・CS)
利得調整範囲(dB)【1032～3224MHz】0、-10dB以上(連続可変)
VSWR増幅部：【10～770MHz】3以下、【1032～3224MHz】2.5以下、電源部：2以下
1個
￥13,900
税込￥15,290
当日出荷
使用帯域CATV・UHF・BS・CS
質量(kg)約0.6
電源AC100V 50/60HzまたはDC15V
寸法(高さH×幅W×奥行D)(mm)168×130×34
周波数帯域(MHz)【CATV下り・光運用】70～770、【UHFch.13～52】470～710、【BS・CS】950～3224、【CATV上り】10～60
RoHS指令(10物質対応)対応
雑音指数(dB)【CATV下り】6以下、【UHFch.13～52】5以下、【BS・CS】7以下、【CATV上り】7以下
利得(dB)【CATV下り】28(26～30)、【光運用】18(16～20)、【UHFch.13～52】35(33～38)、【BS・CS】27(24～30) 950MHz/35(32～38) 3224MHz、【CATV上り】18(15～20)
定格出力(dBμV)【CATV下り・光運用】95(74波)、【UHFch.13～52】105(9波)、【BS・CS】95(950MHz)/103(3224MHz)(50波)、【CATV上り】110(4波)
利得調整範囲(dB)【CATV下り・光運用】0～-10以上(連続可変)、【UHFch.13～52】0～-10以上(連続可変)、【BS・CS】0～-10以上(連続可変)、【CATV上り】0～-10以上(連続可変)
VSWR2.5以下
1個
￥37,900
税込￥41,690
5日以内出荷
UBCBW45SSのEC用製品
用途UHF・BS・CSブースター
仕様【入力レベル調整】UHF：0・-10dB切替、BC/CS：0・-10・-8dBチルト切替、【相互変調】UHF：-68dB以下(IM3)、BC/CS：-31dB以下(IM2)・-61dB以下(IM3)、【CIN】BC/CS：-22dB以下、【出力測定端子結合量】-20dB
付属品F型コネクタ(5Cケーブル用)×5、防水キャップ(大)×3
質量(g)約320
使用温度範囲(℃)-20～50
消費電力(W)4.2/8.9VA(9.1/17.1VA・10/19.5VA)
電源増幅部：DC15V/0.14A(0.41A/0.51A)
外形寸法(幅W×奥行D×高さH)(mm)113×54×87
周波数帯域(MHz)UHF：740～710、BC/CS：1032～3224
出力レベルUHF：103dBμV(9波)、BC/CS：93dBμV/1032MHz・101dBμV/3224MHz(50波)
インピーダンス(Ω)入出力：75(F型端子)
雑音指数(dB)UHF：3以下、BC/CS：8以下
入力レベルUHF：43～72dBμV、BC/CS：48～76dBμV
利得(dB)UHF：38～44、BC/CS：24～30/1032MHz・32～38/3224MHz
使用帯域UHF・BS・CS
VSWRUHF：3以下、BC/CS：2.5以下
1個
￥11,900
税込￥13,090
4日以内出荷
4K・8K(3224MHz)対応のラインブースターです。
チューナーなどから供給電源で動作します。
スカパー!プレミアムサービス送受信周波数(MHz)にも対応しています。
スイッチ切替によりDC+10.0～16.5V最大0.5A電流通過します。
配線ケーブルや分配器使用による損失補償用として使用します。
亜鉛ダイカストを採用し、電波型式の漏洩・飛び込み防止に対応したシールド構造になっています。
質量(kg)0.07
電圧(重畳)DC+10.0～16.5・最大75(V/mA)
寸法(幅W×奥行D×高さH)(mm)87.2×18.4×27.4
周波数帯域(MHz)(FM・VHF・UHF・CATV)10～770、(BS・CS・IF)1000～3224
設置場所屋内用
電圧定在波比2.5以下
インピーダンス(Ω)75(F型)
雑音指数(dB)(BS・CS・IF)10以下
利得(dB)(FM・VHF・UHF・CATV)-3.5(パス)以上、(BS・CS・IF)14/24
最大出力(dBμV)(BS・CS・IF)85/95(50波)
1個
￥5,990
税込￥6,589
当日出荷
使用帯域V-Low・FM、UHF
仕様入力切換スイッチ、UHF給電スイッチ、出力モニター端子付
付属品F-5接栓×3
質量(kg)0.55
消費電力(W)2(5.3VA)
電源AC100V(50/60Hz)
寸法(高さH×幅W×奥行D)(mm)166×113×38
出力インピーダンス(Ω)75(F形)
入力インピーダンス(Ω)75(F形)
周波数帯域(MHz)(V-Low・FM)76～108、(UHF)470～710
電圧定在波比2.5以下
出力レベル(V-Low・FM)97(FM5波+V-Low)、(UHF)105(9波)
雑音指数(dB)(V-Low・FM)5以下、(UHF)4以下
消費電流DC15V/80mA、FM・UHF給電時280
利得(dB)(V-Low・FM)35、(UHF)35
雷インパルス耐電圧入出力端子・電源端子 ±20kV(1.2/50μs)
使用チャンネル(ch)(UHF)13～52
利得調整範囲(dB)(V-Low・FM)0～-10以上(連続可変)、(UHF)0～-10以上(連続可変)
入力ATT(dB)(V-Low・FM)0、-10(スイッチ切換式)、(UHF)0、-10(スイッチ切換式)
1個
￥17,900
税込￥19,690
4日以内出荷
低雑音設計にて受信アンテナ直下に使用することで、地上デジタル信号の品質を向上します。
ケーブル及びシステムのレベル損失による、地デジ信号のレベル低下をブースターで補償し、地デジ信号の品質劣化によるブロックノイズを解消するのに効果があります。
増幅部はシールド構造になっていますので、電波の漏洩や飛込み防止に効果があります。
使用帯域UHF
仕様本体はDC15Vで作動、別途電源必要、NF：1.5dB
付属品防水キャップ1個
形状六角
質量(kg)0.04
外形寸法(mm)12×48.6
動作利得(dB)14～18(UHF)
1台
￥4,290
税込￥4,719
当日出荷
地デジ放送の電波を強くします
スイッチ1つで利得3段階切替可能!!
増幅可能な放送
地上デジタル(UHF)
LED点灯確認用窓付
動作確認のためのLED 点灯状態が、機器本体外部から確認出来るようになりました。
新型取付金具採用
マスト取付金具を外すことなく、壁面に取り付け可能。また、従来の垂直マストに加え、水平マストにも取り付けられるようになりました。
エラストマ製防水キャップを採用
気温が低くても硬くならず作業性が向上します。接栓付きケーブルも挿入可能です。
新型付属電源
従来のNPS100より電流容量をアップしています。(100mA→150mA)
1個
￥7,990
税込￥8,789
4日以内出荷
新4K8K衛星放送対応のCS/BS-IF、地デジ用卓上ブースターです。CS/BS-IFと地デジ(UHF)の混合波入力・出力式です。電源内蔵形で業界最小、最軽量でコンパクトでありながら高利得、高出力を実現。テレビやレコーダーなどの増設により弱くなったテレビ信号のレベル不足を補います。利得調整VR付。しっかりした漏えい対策によりJEITA新規格のHSマークの認証済みで無線LAN等の機器に影響を与えません。スタンド付で縦置きにも対応。スタンドの取り外しが簡単で、壁面への取り付けも可能。市販のバンドを使用すると柱
新4K8K衛星放送対応CS/BS-IF(1032～3224MHz)、地デジ(470～710MHz)用の卓上ブースターです。
電源内蔵形では業界最小、最軽量でありながら、高利得、高出力を実現しています。
入出力間通電式ですので、テレビやチューナー等からBSアンテナへ電源が供給できます。
帯域別の利得調整VR付
内部をダイカストシャーシで覆い、しっかりした漏えい対策により、JEITA新規格のHSマークを認証済みで無線LAN等の機器に影響を与えません。また、飛び込みも防止しています。
卓上用スタンド付、回転式のため、取り外すことなくそのまま壁面に取り付け可能。また、簡単に取り外しが可能で、市販のバンドを使用すれば、柱や網ラックにも取り付け可能です。
保証期間1年間(保証書は取説に付与)
パッケージはクリアケースです。
仕様【相互変調(IM3)】UHF:-71dB以下、CS・BS-IF:―、【CIN】UHF:―、CS・BS-IF:-22dB、【利得安定度】UHF:±2.0dB以内、CS・BS-IF:±3.0dB以内、【ハム変調】-60dB以下、【耐雷性】入出力端子・電源端子 JEC:±20kV(1.2/50μs) 、【入出力間通過電源】DC15V / 270mA 、【漏洩電界強度】UHF:34dBμV/m以下、CS・BS-IF:40.2BμV/m以下
付属品取扱説明書 1部(保証書付与 保証期間1年)
質量(kg)0.26
使用温度範囲(℃)-10～40
外形寸法(mm)124×82×29
電源(V)AC100(50/60Hz)
消費電力(W)2.7
電源コード(m)1.5
周波数特性UHF:±2.0dB以内、CS・BS-IF:±3.0dB以内
出力レベルUHF(9波):95dBμV、CS・BS-IF(50波):92dBμV(1032MHz)/97dBμV(3224MHz)
インピーダンス(Ω)75
雑音指数(dB)UHF:3以下、CS・BS-IF:6以下
入力レベルUHF:42～63dBμV、CS・BS-IF:46～67dBμV
利得(dB)UHF:25～32、CS・BS-IF:19～25(1032MHz)/24～30(3224MHz)
使用周波数(MHz)UHF:470～710、CS・BS-IF:1032～3224
利得調整範囲(dB)UHF:0～-10以上連続可変、CS・BS-IF:0～-10以上連続可変
使用帯域UHF、CS・BS
パッケージクリアケース
VSWRUHF:3.0以下、CS・BS-IF:2.5以下
1個
￥10,900
税込￥11,990
翌々日出荷
屋内用 BS・110°CS アンテナ用DC15V 電源内蔵
金属ケース F 型端子 ヘッド・ライン両用
双方向CATV 用 CATV 加入者宅内・ビル補償用
仕様[伝送波数]【CATV下り】FM+デジタル112波、FM+デジタル143波、【BS・CS】50波、【CATV上り】8 波
質量(kg)約1.6
消費電力(W)約19/約36VA(BS・110°CSアンテナへ給電時 約26/約47VA)
電源AC100V 50/60Hz
周波数特性【CATV下り】3 以内、【BS・CS】5 以内、【CATV上り】2 以内
外形寸法(高さH×幅W×奥行D)(mm)196×140×68
周波数帯域(MHz)【CATV下り】70～770、70～962、【BS・CS】1030～3224、【CATV上り】10～60
RoHS指令(10物質対応)対応
雑音指数(dB)【CATV下り】10以下、【BS・CS】10以下、【CATV上り】8以下
入力レベル【CATV下り】75dBμV、73dBμV、【BS・CS】70dBμV、【CATV上り】75dBμV(ハイレベル伝送時105dBμV)
利得(dB)【CATV下り】40(38～42)、【BS・CS】35(32～38)/1030MHz、40(37～43)/2150MHz、45(42～48)/3224MHz、【CATV上り】35(33～37)[ハイレベル伝送時 5(3～7)]
定格出力(dBμV)【CATV下り】115、113 、【BS・CS】105 / 1030MHz、110 / 2150MHz、1105/ 3224MHz 、【CATV上り】110
利得調整範囲(dB)[入力レベル]【CATV下り】ATT：最大16(2ステップ)、チルト：最大14(2ステップ)、逆チルト：最大14(2ステップ)、イコライザー：0、4切換、【BS・CS】ATT：0、5、10切換、チルト：0、6、12切換、【CATV上り】ATT：最大30(5ステップ)、[出力レベル]0～-10以上(連続可変、【CATV下り】チルト：0～-14以上(連続可変)、【BS・CS】チルト：0～-10以上(連続可変)、【CATV上り】ATT：最大16(2ステップ)、チルト：0～-6以上(連続可変)
使用帯域CATV、BS、CS、UHF
VSWR【CATV下り】2以下、【BS・CS】2.5以下、【CATV上り】2以下
1個
￥219,000
税込￥240,900
6日以内出荷
FM補完放送対応。
仕様(相互変調/IM3)UHF：-68dB以下/標準出力レベル時
付属品取付ねじ×3本、防水キャップ×3個
質量(kg)16
使用温度範囲(℃)-10～+40
寸法(高さH×幅W×奥行D)(mm)228×178×68
消費電力AC100V：5.5W、AC30V：10VA以下
電源コード(m)1
電源電圧(V)AC100/SC22～33(50/60Hz)
周波数帯域(MHz)FM：76～95、UHF：470～710
電圧定在波比FM：2.0以下、UHF：2.5以下
出力レベル(標準)UHF：107[9波]dbμV
雑音指数(dB)UHF：4.5以下(最大利得時)
挿入損失(dB)FM：3以下
入力レベル【調整】UHF：-10・-10(切換)
利得(dB)UHF：40～44
適正入力レベル(dBμ)UHF：66～77
利得調整範囲(dB)UHF：0～-10(連続可変)
1台
￥41,900
税込￥46,090
4日以内出荷
業界唯一!電源着脱+3段階利得切替4K・8K対応OSブースター。
電源部が一体式でも分離でも使用できるメーカーだけのオリジナル機能。
ブースター利得も42/32/27dBをスイッチ一つで!(UHF帯域)
付属品防水キャップ×3、5C F型接栓(リング付)×5、マスト取付金具(本体取付済)×1セット、取付ねじ(本体取付済)×5、モニター用メタルキャップ(本体取付済)×1
質量(kg)0.6、電源部：0.21
電流(A)(受電/増幅部)0.15
電圧(V)(受電)DC15、(電源部)AC100(50/60Hz)/10W
消費電力(W)3.5、入力端子送電時：9.6
寸法(幅W×奥行D×高さH)(mm)121×48×136、電源部：110×58×32
周波数帯域(MHz)UHF：470～710、BS/110°CS：1032～3224、電源部：10～770/770～3224
電圧定在波比UHF：3以下、BS/110°CS：2.5以下、電源部：1.5以下/2.5以下
出力レベル(標準)UHF：103(9波)dBμV、BS/110°CS：93/103(48波)dBμV
インピーダンス(Ω)75(F型)
雑音指数(dB)UHF：2.5以下、BS/110°CS：10以下
挿入損失(dB)1.5以下/3以下
利得(dB)UHF：42・32・27、BS/110°CS：25/35・15/25
通電容量DC15V/0.33A
重畳パルス電圧(V)DC15/最大0.5A
適正入力レベル(dBμ)UHF：40～86、BS/110°CS：45～88(48波)
利得調整範囲(dB)0～10(連続)
1個
￥23,900
税込￥26,290
当日出荷
使用帯域V-Low・FM、UHF
仕様入力切換スイッチ、コンバーター電源スイッチ、UHF給電スイッチ、出力モニター端子付
付属品F-5×3
質量(kg)0.9
電源AC100V(50/60Hz)
寸法(高さH×幅W×奥行D)(mm)177×136×62.5
消費電力3W(9VA)、UHF給電時5W(12.5VA)
出力インピーダンス(Ω)75(F形)
入力インピーダンス(Ω)75(F形)
周波数帯域(MHz)(V-Low・FM)76～108、(UHF)470～710
電圧定在波比2.5以下
雑音指数(dB)(V-Low・FM)5以下、(UHF)4以下
利得(dB)(V-Low・FM)35、(UHF)40
耐電圧(kV)入出力端子・電源端子±20(1.2/50μs)
使用チャンネル(ch)13～52
適合電源装置PS-1501(別売)
定格出力(dBμV)(V-Low・FM)100(FM5波+V-Low)、(UHF)110(9波)
利得調整範囲(dB)(V-Low・FM)0～-10以上(連続可変)、(UHF)0～-10以上(連続可変)
入力ATT(dB)(V-Low・FM)0、-5/-10、-15/カット(加算式)、(UHF)0、-5/-10、-15/-20(加算式)
1個
￥49,900
税込￥54,890
翌日出荷
4K・8K 衛星放送・3224MHz対応品。
バンド切換スイッチによりUHF、CATVの切換が容易に行える為、受信方法が決まっていない場合でも事前に設置が可能です。(SMB-K30W)
出力モニタ端子を1分岐出力に切り換える事が可能となり、テレビ端子などの増設に対応できます。(SMB-K30W)
雨水の浸入を軽減する筐体設計を採用しています。
環境に配慮したRoHS 指令対応品です。
切換方式混合(CS・BS・UHF・FM)、単独(CS・BS/UHF・VHF・FM)
質量(g)660
電源(CS・BSコンバータ)DC15V最大4W(CS・BS入力端子より送電)、(UHFプリアンプ)DC15V最大100mA(UHF入力単独端子より送電)
電源電圧AC100V(50/60Hz)、DC15V(出力端子より重畳)
消費電力【AC100V】(本体のみ)3W、UHFプリアンプ100mA送電時：4.5W、CS・BSコンバータ4W送電時：7.5W、CS・BSコンバータ4W送電、UHFプリアンプ100mA送電時9.5W【DC15V】本体のみ140mA、UHFプリアンプ100mA送電時：240mA、CS・BSコンバータ4W送電時：410mA、CS・BSコンバータ4W送電、UHFプリアンプ100mA送電時：510mA
出力インピーダンス(Ω)75(F形)
入力インピーダンス(Ω)(FM)75(F形)、(UHF)75(F形)、(CS・BS-IF)75(F形)
周波数帯域(MHz)(FM)76～222、(UHF)470～710、(CS・BS-IF)1000～3224
電圧定在波比(FM)2.5以下、(UHF)2.5以下、(CS・BS-IF)2.5以下
雑音指数(dB)(FM)-、(UHF)2.5以下、(CS・BS-IF)9.0以下
利得(dB)(FM)-3以下、(UHF)32～37、(CS・BS-IF)24～30/32～38
定格出力(dBμV)(FM)-、(UHF)105(9波)、(CS・BS-IF)95/103(48波)
利得調整範囲(dB)(FM)-、(UHF)0～-10以上(連続可変)、(CS・BS-IF)0～-10以上(連続可変)
入力ATT(dB)(FM)-、(UHF)0、-10(切換式)、(CS・BS-IF)0、-10(切換式)
1個
￥33,900
税込￥37,290
当日出荷
UHF、BS・CS入力測定端子付
出力測定端子だけでなく、UHF、BS・CSの入力測定端子もついていますから、受信設備の調査や設備の点検の際、端子を外して施設の電波を停波させなくても入出力レベルの測定ができます。
入・出力測定端子を搭載
高利得・高出力(UHF、BS・CS)
優れたシールド性能
FM・V-Lowカット機能
ヘッド・ライン両用
仕様[利得偏差]【FM・V-Low】3以内、【UHF】5以内、【BS・CS】6以内、[相互変調(IM3)]【FM・V-Low】-72dB以下、【UHF】45～67(107)-71dB以下、[CIN]【BS・CS】-22dB以下、[漏洩電界強度]【FM・V-Low】34dBμV/m以下、【UHF】34dBμV/m以下、【BS・CS】40.2dBμV/m以下
質量(kg)約1.6
使用温度範囲(℃)-10～+40
電源(V)AC100(50/60Hz)
消費電力(W)AC100(50/60Hz)：約16/約30VA、BS・110°CSアンテナ給電時：約23/約42VA、UHFプリアンプ、BS・110°CSアンテナ給電時：約25/約45VA
寸法(高さH×幅W×奥行D)(mm)196×140×68
周波数帯域(MHz)【FM・V-Low】76～108、【UHF】470～710、【BS・CS】1000～3224
RoHS指令(10物質対応)対応
標準利得(dB)【FM・V-Low】35(33～38)、【UHF】46(43～48)、【BS・CS】40(37～43)/1000、45(42~48)/2150、50(47～53)/3224
雑音指数(dB)【FM・V-Low】8dB以下、【UHF】5dB以下、【BS・CS】10dB以下
入力レベル[調整]【FM・V-Low】ATT：0、10、20dB切替(別途カット機能あり)、【UHF】ATT：最大3dB(5dbステップ)、【BS・CS】ATT：0、50、dB切替、チルト：0、6、12dB切替
利得(dB)調整範囲：0～-10dB以上(連続可変)
表示レベル範囲(dBμV)[実用入力]【FM・V-Low】44～67(97)、【UHF】45～67(107)、【BS・CS】51～64(84)/(50波)
定格出力(dBμV)【FM・V-Low】105(FM5波+V-Low)、【UHF】115(9波)、【BS・CS】107/1000MHz、112/2150MHz、117/3224MHz(50波)
使用帯域FM・V-Low、UHF、BS、CS
VSWR2.5以下
耐雷サージJEC：±25kv(1.2/50μs)、IEC：±15kv(1.2/50μs)、±1.5kA(8/20μs)のサージ電圧に耐えること
1個
￥179,000
税込￥196,900
6日以内出荷
使用帯域BS・CS
周波数帯域(MHz)1030～3224
標準利得(dB)40/1030MHz、45/2150MHz、50/3224MHz
利得(dB)37～43/1030MHz、42～48/2150MHz、47～53/3224MHz
利得調整範囲(dB)0～-10以上
雑音指数(dB)10以下
電界強度(μV)40.2dB/m以下
VSWR2.5以下
インピーダンス(Ω)75
耐電性JEC: ±25kV (1.2/50us)， IEC: ±15kV (1.2/50?s)， ±1.5kA (8/20?s) のサージ電圧・電流に耐えること
電源AC100V(50/60Hz) or DC15V
寸法(高さH×幅W×奥行D)(mm)196×140×68
質量(kg)1.6
付属品木ねじ(壁面取付用):3本、ゴムキャップ:1個
1台
￥97,900
税込￥107,690
4日以内出荷
使用帯域FM・UHF・BS・CS
周波数帯域(MHz)FM:76～95、UHF:470～710、BS・CS:1000～3224
伝送容量FM:10ch、UHF:9ch、BS・CS:50ch
標準利得(dB)FM:30以上、UHF:40以上、BS・CS:35以上/1000MHz，45以上/3224MHz
利得調整範囲(dB)0～-10以上
雑音指数(dB)FM:10以下、UHF:8以下、BS・CS:10以下
電界強度(μV)FM・UHF:34dB/m以下、BS・CS:40.2dB/m以下
VSWRFM・UHF:3以下、BS・CS:2.5以下
インピーダンス(Ω)75
耐電性JEC: ±25kV (1.2/50us)， IEC: ±15kV (1.2/50?s)， ±1.5kA (8/20?s) のサージ電圧・電流に耐えること
電源AC100V(50/60Hz)
寸法(高さH×幅W×奥行D)(mm)196×140×68
質量(kg)1.6
付属品木ねじ(壁面取付用):3本、ゴムキャップ:1個
1個
￥229,000
税込￥251,900
4日以内出荷
使用帯域FM・UHF・BS・CS
周波数帯域(MHz)FM:76～108、UHF:470～710、BS・CS:1000～3224
標準利得(dB)FM:33、UHF:43、BS・CS:37/1000MHz，42/2150MHz，47/3224MHz
利得(dB)FM:30～35、UHF:40～45、BS・CS:34～40/1000MHz，39～45/2150MHz，44～50/3224MHz
利得調整範囲(dB)0～-10以上
雑音指数(dB)FM:5以下、UHF:5以下、BS・CS:10以下
電界強度(μV)FM・UHF:34dB/m以下、BS・CS:40.2dB/m以下
VSWR2.5以下
インピーダンス(Ω)75
耐電性JEC: ±25kV (1.2/50us)， IEC: ±15kV (1.2/50?s)， ±1.5kA (8/20?s) のサージ電圧・電流に耐えること
電源AC100V(50/60Hz) or DC15V
寸法(高さH×幅W×奥行D)(mm)196×140×68
質量(kg)1.6
付属品木ねじ(壁面取付用):3本、ゴムキャップ:1個
1台
￥129,000
税込￥141,900
4日以内出荷
使用帯域FM・UHF・BS・CS
周波数帯域(MHz)FM:76～108、UHF:470～710、BS・CS:1000～3224
標準利得(dB)FM:30、UHF:38、BS・CS:33/1000MHz，38/2150MHz，43/3224MHz
利得(dB)FM:28～33、UHF:35～40、BS・CS:30～36/1000MHz，35～41/2150MHz，40～46/3224MHz
利得調整範囲(dB)0～-10以上
雑音指数(dB)FM:5以下、UHF:4以下、BS・CS:10以下
電界強度(μV)FM・UHF:34dB/m以下、BS・CS:40.2dB/m以下
VSWR2.5以下
インピーダンス(Ω)75
耐電性JEC: ±25kV (1.2/50us)， IEC: ±15kV (1.2/50?s)， ±1.5kA (8/20?s) のサージ電圧・電流に耐えること
電源AC100V(50/60Hz) or DC15V
寸法(高さH×幅W×奥行D)(mm)196×140×68
質量(kg)1.6
付属品木ねじ(壁面取付用):3本、ゴムキャップ:1個
1台
￥59,900
税込￥65,890
4日以内出荷
新4K8K衛星放送に対応したBL規格準拠ブースタ
出力測定端子、入力測定端子を搭載していますから、ブースター設置後も測定できます。
低消費電力設計により、従来製品と比べ約16%の消費電力を削減しています。
JEC：±25kV(1.2/50μS)、IEC：±15kV(1.2/50μS)、±1.5kA(8/20μS)のサージ電圧・電流に耐える耐雷性能です。
CATVの上り伝送周波数帯域制限機能
帯域別の利得調整回路と入力レベル調整ATT付き
使用帯域CATV・CS・BS
周波数帯域(MHz)10～55(CATV上り)、70～770(CATV下り)、1000～3224(BS・CS)
伝送容量(最大)【10～55MHz】2波(アナログTV信号)+データ信号、【70～770MHz】74波(アナログTV信号)(70～550MHz)+デジタル信号(550～770MHz)、【1000～3224MHz】BS・CS50波(デジタル)
入力レベル(標準)【10～55MHz】80dBμV(ハイレベル伝送時105dBμV)、【70～770MHz】72dBμV、【1000～3224MHz】68dBμV
標準利得(dB)【10～55MHz】30dB以上、【70～770MHz】38dB以上、【1000～3224MHz】35dB以上/1000MHz、45dB以上/3224MHz
出力レベル(定格)【10～55MHz】110dBμV、【70～770MHz】110dBμV、【1000～3224MHz】103dBμV/1000MHz、113dBμV/3224MHz
雑音指数(dB)10dB以下
電圧定在波比【10～55MHz】2.0以下、【70～770MHz】2.0以下、【1000～3224MHz】2.5以下
電界強度(μV)(漏洩電界強度)【10～55MHz】-、【70～770MHz】34dB/m以下、【1000～3224MHz】40.2dB/m以下
電源AC100V(50/60Hz)、BS・110°CSアンテナ用電源：DC15V 6W
消費電力(W)約20/約38VA(BS・110°CSアンテナへ給電時 約28/約50VA)
外形寸法(高さH×幅W×奥行D)(mm)196×140×68
質量(kg)約1.7
1台
￥299,000
税込￥328,900
6日以内出荷
4K・8K放送(3.2GHz)に対応した、低雑音で高出力の電源着脱型ブースターです。
電源部着脱可能な為アンテナ受信の従来設置だけでなく、戸建内や情報ボックス内への設置も可能です。
BS・110°CS入力側とUHF入力側の電通切換スイッチ付です。 ケースを開けなくても電源ランプを確認できます。
出力モニター端子付。
付属品5C用F型接栓5セット、防水キャップ3個、取付ねじ5本(本体取付済)、マスト受け金具1セット、モニター用メタルキャップ1個(本体取付済)、空端子キャップ1個(本体取付済)
適合マスト径(Φmm)22～50
1個
￥23,900
税込￥26,290
4日以内出荷
『テレビ受信用機器』には他にこんなカテゴリがあります
