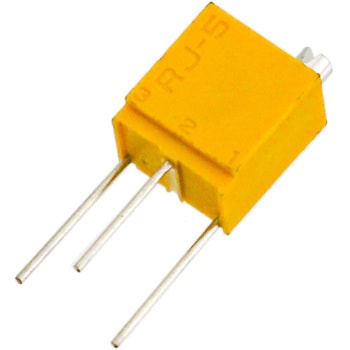

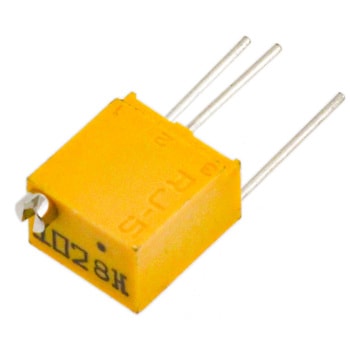

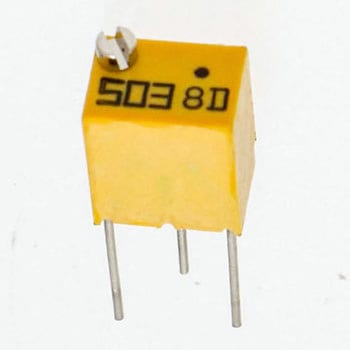

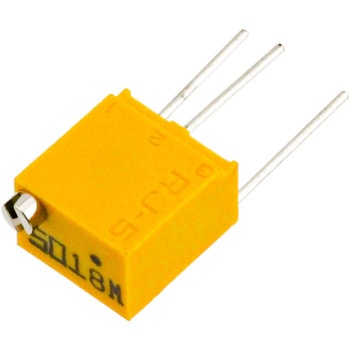

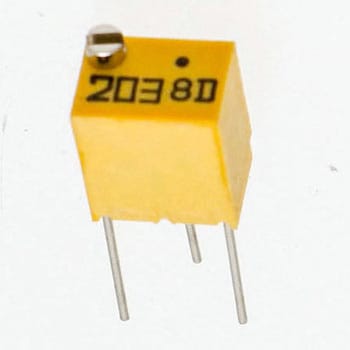

トリマポテンショメータ RJ-5シリーズ
微細な設定が可能、密閉構造(洗浄も可能)。
抵抗(Ω)10～2M
仕様回転止強度：45mN・m(459gf・cm)minimum、操作部押し強さ：10N(1.02kgf)minimum、残留抵抗：1%又は2Ωの何れか大きい方以下、接触抵抗変化：1%又は3Ωの何れか大きい方以下
材質ロータ：PBT、Oリング・ゴム板：シリコンゴム、電極体：AgPdサーメット、カバー：ステンレス、ベースエレメント：セラミック、接着剤：エポキ、抵抗体：RuO2、ベース：PPS、ワイパ：多元合金、端子：銅・錫めっき
形状上面調整
質量(g)0.37
使用温度範囲(℃)-55～120
定格電力(W)0.25(85度)、0(120度)
入力電圧(V)最大DC200または定格電力のいずれか小さいほう
対応RoHS
包装形態ポリ袋
絶縁抵抗(MΩ)(DC500V)最大1000
寿命回転寿命：200回、負荷寿命：85度・0.25W・1000h
電流(mA)最大ワイパ：100または定格電圧(V)電力のいずれか小さいほう
温度係数(抵抗)10～50Ω：±250 10-6/℃(MAX)、100Ω～2MΩ：100 10-6/℃(MAX)
引張強度N(kgf)端子強度：10(1.02)minimum
耐衝撃性981m/s2 6ms、6 directions for 3 times each
絶縁耐圧AC600V 60s
耐振動性能振幅(Amplitude)1.52mmまたは、加速度 (Acceleration) 196 m/s2、10～2000 Hz， 3 directions， 12 times each
はんだづけ端子はんだ付け性：245±3度 2～3s、はんだ耐熱性：フロー/260±3度 5～6s 最大2回・手はんだ/380±10度 3～4s
耐湿性-10～65(相対湿度80～98%)
温度サイクル熱衝撃：-65～125(0.5時間)5サイクル
耐水性耐水・密閉性：85度 60s
端子無鉛メッキ(鉛フリー対応)
回転トルク(mN・m[gfcm])20(204)
抵抗値許容差(%)±10
抵抗変化特性直線性
内容量1個
