リフティングポイントフレノリンクボルト

ボルト位置をリングの中心よりずらした設計のため、必ず負荷方向にリング部が回転し、横荷重のみ負荷されることはありません。

用途

大型樹脂成形用金型、ダイキャスト用金型の移動、反転作業。
トンネル、橋梁工事などの重量部材の搬入、移動。
各種プラント、機械装置などの搬入、移動、設置。

種類フレノリンクボルト RoHS指令(10物質対応)対応内容量1個

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

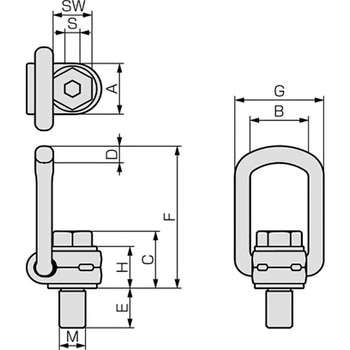

注文コード	品番選択解除 LP-M10 LP-M12 LP-M16 LP-M20 LP-M24 LP-M30	寸法A(mm) 選択解除 30 33 50 60	寸法B(mm) 選択解除 35 37 54 65	寸法C(mm) 選択解除 36 44 46 57 59 81	寸法D(mm) 選択解除 10 14 17 23	寸法E(mm) 選択解除 16 18 24 30 36 48	寸法F(mm) 選択解除 85 98 140 170	寸法G(mm) 選択解除 55 57 82 99	寸法H(mm) 選択解除 29 36 44 62	寸法S(mm) 選択解除 6 8 10 12 14 17	寸法SW(mm) 選択解除 17 19 24 30 36 46	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
52969184	LP-M10	30	35	36	10	16	85	55	29	6	17	￥14,200	￥11,980	￥11,980	￥13,178 （税込）	当日出荷
52969193	LP-M12	33	37	44	14	18	98	57	36	8	19	￥16,000	￥12,980	￥12,980	￥14,278 （税込）	当日出荷
52969202	LP-M16	33	37	46	14	24	98	57	36	10	24	￥18,500	￥15,980	￥15,980	￥17,578 （税込）	当日出荷
52969218	LP-M20	50	54	57	17	30	140	82	44	12	30	￥24,000	￥19,980	￥19,980	￥21,978 （税込）	当日出荷
52969227	LP-M24	50	54	59	17	36	140	82	44	14	36	￥24,500	￥19,980	￥19,980	￥21,978 （税込）	5日以内出荷
52969236	LP-M30	60	65	81	23	48	170	99	62	17	46	￥51,300	￥47,980	￥47,980	￥52,778 （税込）	5日以内出荷返品不可
