産業用ボード

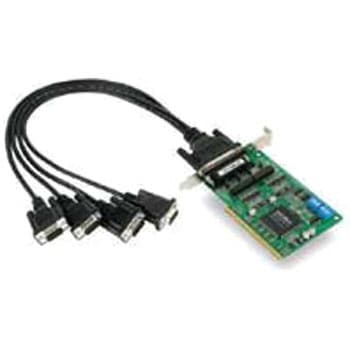

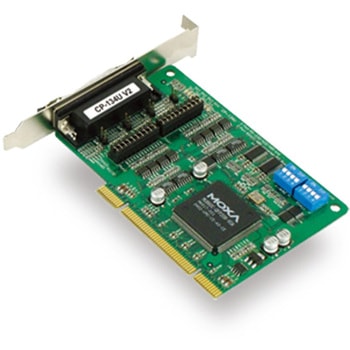

CP-134U V2 4ポートRS-422/485ユニバーサル・シリアルPCIボートは、長距離、マルチポイントPCベースのデータ収集に最適な工業自動化システムのアプリケーションとして開発しました。
適切なRS-485通信を実行するためのオンチップADDC(Automatic Data Direction Control)
RS-485通信は、ラインドライバのイネーブルおよびディセーブルの正確な制御を要求します。MoxaのTurbo Serial Engineチップに搭載されたADDCチップにより、あたかもRS-232CのようにCP-134U V2上にRS-485パケットを送ることができます。
RS-485マルチドロップは、1.2Km以内に31台のデバイスを接続可能

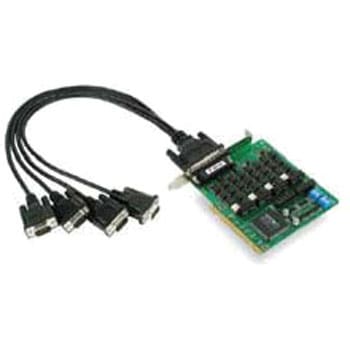

CP-134U V2ユニバーサル・マルチポートシリアルボードは、4ポートのRS-422/485シリアルポートを装備し、各ポートのデータレートは、最大 921.6Kbpsが確保できます。RS-485モードでは、1.2Km以内の距離で最大31台のRS-485デバイスをデイジーチェーン接続が可能で す。RS-485による長距離接続には、デバイスの損傷を守るためにオプションとして2KVのアイソレーション・プロテクション(CP-134U I V2)が用意されています。
規格EN55022， EN55024， EN61000-3-2， EN61000-3-3， IEC61000-4-2， IEC61000-4-3， IEC61000-4-4， IEC61000-4-5， IEC61000-4-6， IEC61000-4-8， IEC61000-4-11， FCC Part 15 Class B
ポート数4
対応OSWindows 7/Vista/2008/XP/2003 (x86/x64)， Windows 2000/98/95/ME/NT， Windows CE 5.0/6.0， Windows XP Embedded， Linux 2.2 (x86)， Linux 2.4/2.6 (x86/x64)， QNX 6.x， SCO OpenServer 5/6， SCO UnixWare 7， Sun Solaris 10， DOS， FreeBSD 4.x/5.x
信号形式【RS-232C】TxD， RxD， RTS， CTS， DTR， DSR， DCD， GND、【RS-422】TxD+(B)， TxD-(A)， RxD+(B)， RxD-(A)， GND、【4線式 RS-485】TxD+(B)， TxD-(A)， RxD+(B)， RxD-(A)， GND、【2線式 RS-485】Data+(B)， Data-(A)， GND
相対湿度5～95%
動作/保管温度(℃)0～55/-20～85
コネクタDB44メス
RoHS指令(10物質対応)対応
ボーレート50bps～921.6Kbps
コントローラー型式MU860 (16C550Cコンパチブル)
パラメータ(データビット)5、6、7、8、(ストップビット)1、1.5、2、(パリティ)None、奇数、偶数、スペース、マーク、(フロー制御)RTS/CTS、XON/XOFF、(I/Oアドレス / IRQ)BIOSにより割当て
再生紙使用マーク適合
内容量1個
