産業用ボード

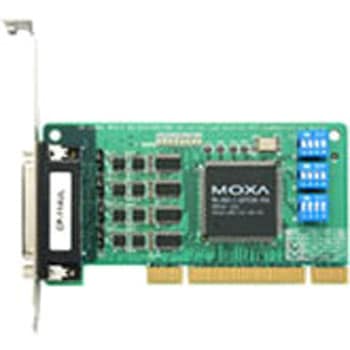

MoxaのCP-114UL/UL-Iシリーズ・マルチポートシリアルボードは、長距離伝送、マルチポイント、PCベースデータ収集アプリケーションを必要とする産業オートメーション・システムインテグレータのために設計されています。
RS-485通信を確実に実行するオンチップのMoxa特許自動データ 方向制御(ADDC)は、ラインドライバのイネーブル、デセーブルの正確なタイミングコントロールを実現します。
CP-114UL/UL-Iボードは、RS-485をRS-232Cのように簡単に制御することができるオンチップADDCを使用したMoxa のTurbo Serial Engineチップを搭載しています。
RS-485モードにおいてシリアルポートは、1.2kmの距離範囲の中で最大31台のRS-485デバイスをデージーチェーン接続ができます。
長距離にわたるRS-485通信するために2KVオプティカルアイソレーション保護が必要です。
この結果、外部からのス パイクノイズやサージによる機器の損傷を回避できます。
コントローラー型式MU860 (16C550Cコンパチブル)
コネクタDB44(F)
ポート数4
ボーレート50bps～921.6Kbps
パラメータ(データビット)5、6、7、8、(ストップビット)1、1.5、2、(パリティ)None、奇数、偶数、スペース、マーク、(フロー制御)RTS/CTS、XON/XOFF、(I/Oアドレス / IRQ)BIOSによるアサイン
信号形式【RS-232C】TxD， RxD， RTS， CTS， DTR， DSR， DCD， GND、【RS-422】TxD+(B)， TxD-(A)， RxD+(B)， RxD-(A)， GND、【4線式 RS-485】TxD+(B)， TxD-(A)， RxD+(B)， RxD-(A)， GND、【2線式 RS-485】Data+(B)， Data-(A)， GND
対応OSWindows 7/Vista/2008/XP/2003 (x86/x64)， Windows 2000/98/95/ME/NT， Windows CE 5.0/6.0， Windows XP Embedded， Linux 2.2 (x86)， Linux 2.4/2.6 (x86/x64)， QNX 6.x， SCO OpenServer 5/6， SCO UnixWare 7， Sun Solaris 10， DOS， FreeBSD 4.x/5.x
寸法(mm)64.4×120
動作/保管温度(℃)標準モデル:0～55/-40～85、ワイド温度モデル:-40～85/-40～85
相対湿度5～95%RH
規格EN55022， EN55024， EN61000-3-2， EN61000-3-3， IEC 61000-4-2， IEC 61000-4-3， IEC 61000-4-4， IEC 61000-4-5， IEC 61000-4-6， IEC 61000-4-8， IEC 61000-4-11 (DIPS)、Part 15 Class B
RoHS指令(10物質対応)対応
再生紙使用マーク適合
内容量1個
