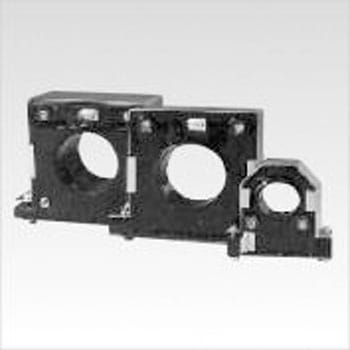

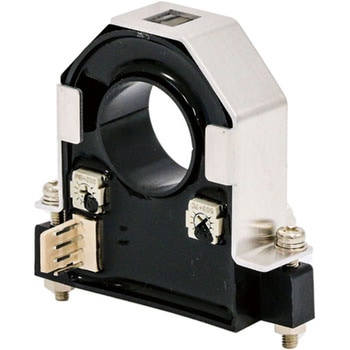

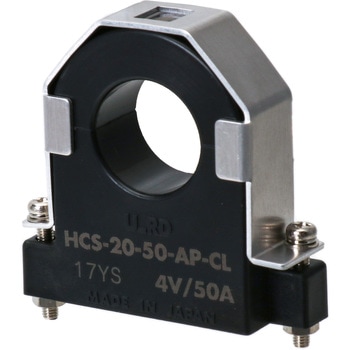

汎用直流電流センサ
±15Vの制御電源対応。
出力は0±4Vで方向判別可能。
絶縁計測が可能。
センサ・アンプ一体構造・分割取付型。
DC～20kHz帯の高周波までの計測が可能。(高周波でのご使用の場合定格電流まで使用できなくなる場合がございます。)
3μs以内の高速応答性。
出力電圧±4V/定格電流、±10V/最大電流(推奨負荷抵抗≧10kΩ)
応答性3μs以下 (di/dt=FS/2μs時)
制御電源DC±15V±5% (25mA typ) 両電源
耐電圧AC2500V、1min(貫通穴-出力端子一括間)
絶縁抵抗DC500V、≧500MΩ (貫通穴-出力端子一括間)
使用環境-10℃～+60℃、≦85%RH、結露のないこと。
保存環境-15℃～+65℃、≦85%RH、結露のないこと。
調整機能FS:最大出力調整、OS:無負荷時のゼロ点調整 (出荷時調整済)
コネクタ(接続)5045-04 (モレックス)
内容量1個
注意
※本製品は制御電源として±15V(+15Vと‐15Vの直流両電源)が必ず必要になります。プラス側のみの電流検出の場合でも、±15Vが必要です。いかなる場合でも+15Vのみでは動作致しません。
センサ の新着商品
カテゴリ
商品レビュー
- 対象商品：
- 62905815
2024-01-05
- 用途：
- DC電流を測定する回路に使用
システム・クリエイト 様
DC電流を測定するシャント抵抗以外の物を、探しており本品を見つけました。
貫通タイプですので、通常のCT変流器と同じやり方にて使用できます。
別途DC±15V電源が必要ですが、上下分割式で使いやすいです。
ただ、容量のわりには貫通穴が小さいです。
