ミニカプラプラグPF型(吹管取付用)

ミニカプラプラグPF型(吹管取付用) 日東工器 ミニカプラプラグPF型(吹管取付用) 日東工器 ミニカプラプラグPF型(吹管取付用) 日東工器 ミニカプラプラグPF型(吹管取付用) 日東工器

溶断機器専用タイプ。容量が大きく豊富なバリエーション。
容器から吹管まで、溶断作業に伴う配管接続ができます。
二重リップシール構造が接続時の漏れを防止。また、誤接続防止のため、酸素用と燃料ガス用で嵌合サイズが異なります。
圧力損失を最小に抑え、大流量を可能にしました。
幅広い溶断用途に対応できるよう、各種の取付形状を標準化。またミニカプラスーパーとの互換性も持たせています。
分岐配管用のラインカプラミニもあります。

用途汎用型溶断機器配管用 仕様吹管取り付け用 材質(本体)真鍮 使用温度範囲(℃)-20~+80 ソケットorプラグプラグ 材質(シール)ニトリルゴム 最高使用圧力(MPa[kgf/cm2])0.7[7] 耐圧力(MPa[kgf/cm2])1.0[10] 最大締付トルク(N・m[kgf・cm])12[122] 取付サイズ(ねじ用)R1/8・R1/4・R3/8、M16、W12.5-20.、(ゴムホース取付用)1/4・5/16・3/8ホース 内容量1個
お気に入りに追加
4件中 1~4件 各品番毎の詳細は注文コードをクリックしてください
商品画像注文コード
取り付け形状
バルブ構造

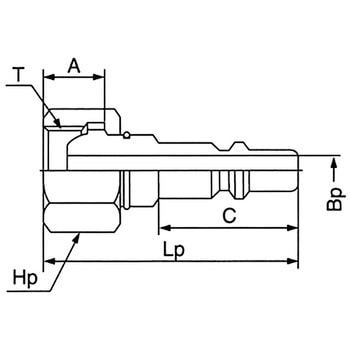

寸法A(mm)
寸法Lp(mm)
寸法Bp(Φmm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量

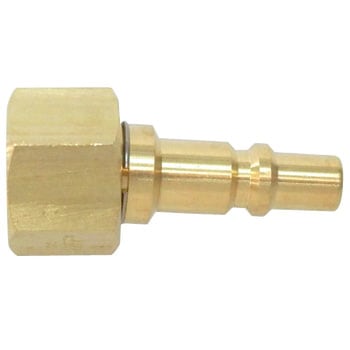

22PF 02110902
22PF 02110902
02110902 22PF めねじ バルブ無 11 溶断器直結用 六角19 43 5
495
479
527 (税込)
当日出荷

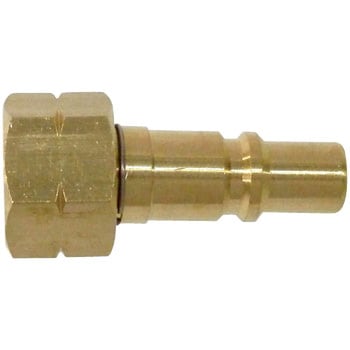

33PF 02111024
33PF 02111024
02111024 33PF めねじ バルブ無 11 溶断器直結用 六角19 44.5 7.5
550
499
549 (税込)
当日出荷

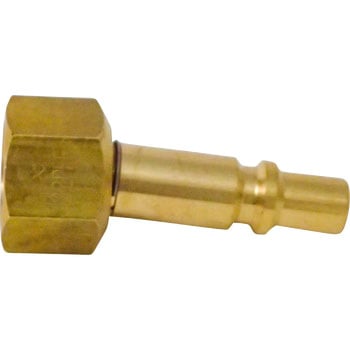

22PFF 65884358
22PFF 65884358
65884358 22PFF - - - - 六角17 43.5 5
495
429
472 (税込)
欠品中
02110981 25PF めねじ バルブ無 - 溶断器直結用 六角17 43.5 5
495


取扱い終了

返品不可
