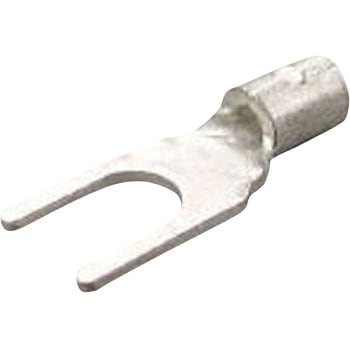

裸圧着端子先開形
接触面(舌部)の取り付け穴の一方が開いており、ねじを完全に外さなくても取り付けることができる裸圧着端子です。
用途軟鋼のより線、または単線の電線の接続に。
適合電線範囲 AWG(#)22-16
色シルバー
全長(mm)16.4
仕様先開形・単線対応タイプ
トラスコ品番856-3591
材質端子:無酸素銅(C1020)/電気すずメッキ
質量(g)40
種類裸圧着端子
端子形状Y形
外寸(mm)7
電線抱合範囲(単線)(mm)0.57～1.44
内寸(mm)1.7
JIS規格×
適合工具裸圧着端子・スリーブ用工具
スタッド径(Φmm)4.3
2018年トラスコ掲載ページ3 0782
内容量1セット(50個)
