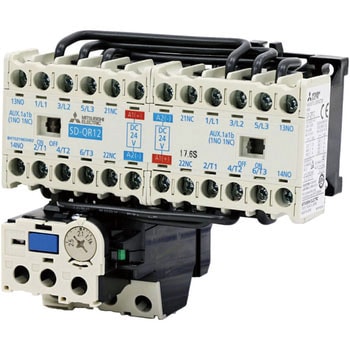

高感度コンタクタ (可逆式電磁開閉器) MSOD-QRシリーズ

高感度コンタクタ (可逆式電磁開閉器) MSOD-QRシリーズ 三菱電機 高感度コンタクタ (可逆式電磁開閉器) MSOD-QRシリーズ 三菱電機 高感度コンタクタ (可逆式電磁開閉器) MSOD-QRシリーズ 三菱電機 高感度コンタクタ (可逆式電磁開閉器) MSOD-QRシリーズ 三菱電機 高感度コンタクタ (可逆式電磁開閉器) MSOD-QRシリーズ 三菱電機

■半導体出力(トランジスタ出力)でコンタクタを直接駆動
高効率有極電磁石の採用により、DC24V、0.1A定格のトランジスタ出力でダイレクト駆動が可能です。
■サージ吸収機能を標準で内蔵
内蔵されたサージ吸収機能がコイルのサージ電圧を抑制しますので周辺電子機器の破壊などコイルOFF時のサージ電圧による悪影響を防止します。
■交流モータの正逆運転用に最適
信頼性の高い機械的インタロックを採用し、安全性を考慮しています。
・交流モータの正転、逆転運転や逆相制動(プラッキング)などに適しています。
■使いやすさをさらに加えた新しいサーマルリレー
モータの過負荷、拘束保護に適しています。

定格容量(kW) 三相かご形モータ(AC-3)
(200-240V)2.5
(380-440V)4
(500-550V)4
定格使用電流(A) 三相かご形モータ(AC-3)
(200-240V)12
(380-440V)9
(500-550V)7
適合モータ容量(200~240V)(kW)三相かご形モータ(AC-3級):2.5、単相モータ(AC-3級):0.4 コイル定格電圧(V)DC24 定格使用電圧(V)200 適合モータ容量(100~120V)(kW)単相モータ(AC-3級):0.2 定格使用電流(A)三相かご形モータ(AC-3級):(200~240V)12/(380~440V)9/(500~550V)7、単相モータ(AC-3級):(100~110V)8/(200~220V)6、抵抗負荷(AC-1級):100~220V:10/(380~440V)10、直流モータ*(DC2、DC4級)2極直列:(24V)12/(48V)6/(100~110V)1.2、直流モータ*(DC2、DC4級)3極直列:(24V)12/(48V)10/(100~110V)2.5 適合モータ容量(380~440V)(kW)三相かご形モータ(AC-3級):4 適合モータ容量(500~550V)(kW)三相かご形モータ(AC-3級):4 動作方式可逆式 仕様端子カバー付 長さ(mm)94.5 厚さ(mm)77 種類電磁開閉器 定格絶縁電圧(V)690 開閉頻度(回/時)1800 開放熱電流(A)20 ねじサイズM3.5 適合サーマルリレーTH-N12 内容量1個
お気に入りに追加
8件中 1~8件 各品番毎の詳細は注文コードをクリックしてください
注文コード
補助接点
質量(kg)
フレーム
モーター容量(kW)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
21441726 MSOD-QR11 0.4KW 200V DC24V 1b×2 94.5 0.52 QR11 0.4
23,040
13,980
15,378 (税込)
当日出荷
21441735 MSOD-QR11 0.75KW 200V DC24V 1b×2 94.5 0.52 QR11 0.75
23,040
13,980
15,378 (税込)
5日以内出荷

返品不可
21441744 MSOD-QR11 1.5KW 200V DC24V 1b×2 94.5 0.52 QR11 1.5
23,040
13,980
15,378 (税込)
5日以内出荷

返品不可
21441753 MSOD-QR11 2.2KW 200V DC24V 1b×2 94.5 0.52 QR11 2.2
23,040
13,980
15,378 (税込)
5日以内出荷

返品不可
21441762 MSOD-QR12 0.4KW 200V DC24V 1a1b×2 109 0.56 QR12 0.4
23,800
13,980
15,378 (税込)
当日出荷
21441778 MSOD-QR12 0.75KW 200V DC24V 1a1b×2 109 0.56 QR12 0.75
23,800
13,980
15,378 (税込)
当日出荷
21441787 MSOD-QR12 1.5KW 200V DC24V 1a1b×2 109 0.56 QR12 1.5
23,800
13,980
15,378 (税込)
当日出荷
21441796 MSOD-QR12 2.2KW 200V DC24V 1a1b×2 109 0.56 QR12 2.2
23,800
13,980
15,378 (税込)
当日出荷
