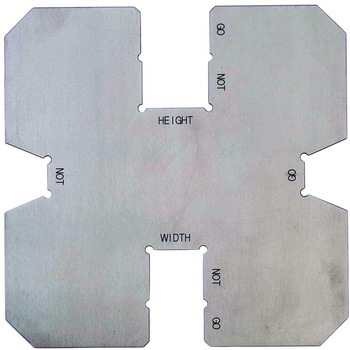

ガスケット幅・高さ測定限界ゲージ

Name: ガスケット幅・高さ測定限界ゲージ
Brand: 新潟精機(SK)

オーバル形は幅のみ、オクタゴナル形は幅、高さ、平面部の幅の判定が可能です。
GO/NOTの規格はJPI-7S-23に沿っています。

用途リングジョイントガスケットを取り付けるフランジの溝幅合否を判定する限界ゲージに幅許容差(mm)±0.20 高さ許容差(mm)±0.5 寸法許容差(mm)【オクタゴナル形角半径】±0.5 RoHS指令(10物質対応)対応内容量1個

注意

※受注生産品となります。

お気に入りに追加

7件中 1～7件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 GST-1 GST-2 GST-3 GST-4 GST-5 GST-6 GST-7	寸法(幅W×高さH)(mm) 選択解除 11.13×15.7 12.7×17.5 15.88×20.6 19.05×23.9 22.22×26.9 25.4×31.8 28.58×35.1	幅(mm) 選択解除オクタゴナル形平面部：7.75 オクタゴナル形平面部：8.66 オクタゴナル形平面部：10.49 オクタゴナル形平面部：12.32 オクタゴナル形平面部：14.81 オクタゴナル形平面部：17.3 オクタゴナル形平面部：19.81	半径(Φmm) 選択解除オクタゴナル形角：1.5 オクタゴナル形角：2.3	適合選択解除【リング番号】21、23、24、26、27、30、31、34、35、37、39、41、44、45、49、53、57、61、65、69、82、84、92、99 【リング番号】28、32、46、73 【リング番号】38、50、54、62、66、77、86、87 【リング番号】42、47、70、74、88、89、93、94、95 【リング番号】51、58、96、97、98 【リング番号】55、67、71，100 【リング番号】63、78	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
27554845	GST-1	11.13×15.7	オクタゴナル形平面部：7.75	オクタゴナル形角：1.5	【リング番号】21、23、24、26、27、30、31、34、35、37、39、41、44、45、49、53、57、61、65、69、82、84、92、99	￥12,000	￥9,998	￥9,998	￥10,998 （税込）	31日以内出荷
27554854	GST-2	12.7×17.5	オクタゴナル形平面部：8.66	オクタゴナル形角：1.5	【リング番号】28、32、46、73	￥12,000	￥9,998	￥9,998	￥10,998 （税込）	31日以内出荷
27554863	GST-3	15.88×20.6	オクタゴナル形平面部：10.49	オクタゴナル形角：1.5	【リング番号】38、50、54、62、66、77、86、87	￥12,000	￥9,998	￥9,998	￥10,998 （税込）	31日以内出荷
27554879	GST-4	19.05×23.9	オクタゴナル形平面部：12.32	オクタゴナル形角：1.5	【リング番号】42、47、70、74、88、89、93、94、95	￥14,000	￥11,980	￥11,980	￥13,178 （税込）	31日以内出荷
27554888	GST-5	22.22×26.9	オクタゴナル形平面部：14.81	オクタゴナル形角：1.5	【リング番号】51、58、96、97、98	￥14,000	￥11,980	￥11,980	￥13,178 （税込）	31日以内出荷
27554897	GST-6	25.4×31.8	オクタゴナル形平面部：17.3	オクタゴナル形角：2.3	【リング番号】63、78	￥15,000	￥13,980	￥13,980	￥15,378 （税込）	31日以内出荷
27554906	GST-7	28.58×35.1	オクタゴナル形平面部：19.81	オクタゴナル形角：2.3	【リング番号】55、67、71，100	￥15,000	￥13,980	￥13,980	￥15,378 （税込）	31日以内出荷
