ねじゲージとは、製造されたねじが許容寸法内に収まっているかどうかを検査するために使用されるゲージのことを言います。ねじゲージには、標準ねじゲージと限界ねじゲージに分類され、標準ねじゲージがねじの基準寸法に近付けて作られているのに対して、限界ねじゲージは、ねじの通りや止まりを確認することができるようになっているのが特徴。ねじはJISという日本規格協会で定めた規格によってサイズが決められており、ねじゲージがその基準となります。
商品豆知識

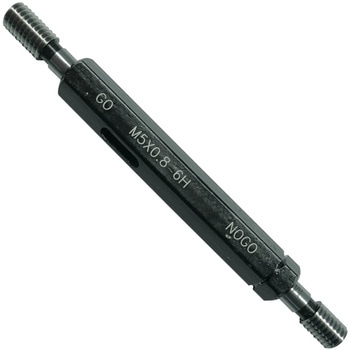

ねじ用限界ゲージのプラグゲージ通り止りのセットです。
安心の国内メーカー製造、検査成績書付。
もっとも使用頻度が高い2級品です。
使用目的により工作用と検査用があります。
用途めねじ検査
等級2級
材質ゲージ鋼
仕様検査成績書付
平行ねじ用ゲージとしてもっとも一般的な方式が限界式で、製品ねじの限界を通、止で管理する事により、精度を保証致します。JIS規格形状品で通り止りのプラグセットです。
用途めねじ検査
等級メートルネジ2級
アメリカ規格(ANSI)に規定されている管用テーパーねじゲージです。NPTは管、管用部品、流体機器などの接続に用いられています。耐密性の必要な部品の管用テーパーねじ部(NPT)の検査に使用します。
適合規格ANSI/ASME B1.20.1
![ねじ用限界プラグゲージ首長タイプ LG メートル(M)ねじ (2級[従来JIS]) オーエスジー(OSG)](http://jp.images-monotaro.com/Monotaro3/pi/middle/mono63809586-210330-02.jpg)
ねじ用限界プラグゲージの首部のみを長くしたねじプラグゲージです。首部が長く、深い部分の検査が可能です。
適合規格従来JIS
精度2
めねじ検査用。通り(GP)が通り抜け、止まり(NP)が2回転を超えてねじ込まれなければ合格。検査成績書付属。
規格ISO(新JIS)メートルねじ
ネジゲージを用いて平行ねじの合否判定を行う一般的な方式が限界式。
製品ねじの合否を判定するために、通り側ゲージと止まり側ゲージで検査し、高い精度を誇る。
熱処理過程では超セブゼロ(-150℃)処理を行って経年変化を最大限抑えている。
ISOねじと旧JISねじが同形状のためで区別なく管理可能。
JISマーク表示許可を得ている。
タイプおねじ
管用平行ねじゲージでISO 228-2に規定されています。Gは耐密性を必要としない部品の機械的結合を目的とする管、管用部品、流体機器などの接続に用いられています。ねじプラグゲージには等級の区別はありません。ねじリングゲージには通りはGRで止まりはA級とB級の区別があります。
適合規格ISO 228-2
ユニファイねじゲージはアメリカのANSI/ASME規格によるインチ基準のねじゲージです。この規格はボルト、ナットなどで使用される多種多様なファスナーの為の主要な標準です。
ねじの種類UNF
適合規格ANSI B1.2
![ねじ用限界プラグゲージ TiNコーティング TIN-LG メートル(M)ねじ (2級[従来JIS]) オーエスジー(OSG)](http://jp.images-monotaro.com/Monotaro3/pi/middle/mono63810189-210330-02.jpg)
ねじ部表面にTiNコーティング(金色)を施しており、コーティングの付着状態によりゲージの磨耗状態の目安を目視判断できます。また、高硬度のTiNコーティングにより、ねじゲージの長寿命化を実現します。
適合規格従来JIS
精度2
表面処理TiNコーティング
「通り用」には青色を「止り用」には赤色のカラーリングを採用し、 識別と保管を容易にしました。
高級素材 (HSS) を採用し寿命が格段に伸びました。
ねじ部先端に 「ステップねじ」 を採用し、 検査作業の負担軽減となり作業効率がアップしました。
SIT 「通り用」の先端は、 ねじ山全体が徐々に大きくなることでめねじに入り込み易く、 細かいねじピッチの検査時には特に効果を発揮します。
材質HSS(高速度工具鋼)
めねじ検査用。通り(GP)が通り抜け、止まり(NP)が2回転を超えてねじ込まれなければ合格。検査成績書付属。
規格ISO(新JIS)管用平行ねじ
めねじ検査用。ゲージ先端に近い切欠きの間にめねじ端面が止まれば合格。切欠き中心が基準位置。検査成績書付属。
規格ISO(新JIS)管用テーパーねじ
アメリカ規格(ANSI)に規定されている管用テーパーねじゲージです。NPTは管、管用部品、流体機器などの接続に用いられています。耐密性の必要な部品の管用テーパーねじ部(NPT)の検査に使用します。
適合規格ANSI/ASME B1.20.1
管用平行ねじゲージでISO 228-2に規定されています。Gは耐密性を必要としない部品の機械的結合を目的とする管、管用部品、流体機器などの接続に用いられています。ねじプラグゲージには等級の区別はありません。ねじリングゲージには通りはGRで止まりはA級とB級の区別があります。
適合規格ISO 228-2
ユニファイねじゲージはアメリカのANSI/ASME規格によるインチ基準のねじゲージです。この規格はボルト、ナットなどで使用される多種多様なファスナーの為の主要な標準です。
適合規格ANSI B1.2
ねじの種類UNC
ねじ部表面にTiNコーティング(金色)を施しており、コーティングの付着状態によりゲージの磨耗状態の目安を目視判断できます。また、高硬度のTiNコーティングにより、ねじゲージの長寿命化を実現します。
表面処理TiNコーティング
精度6H
適合規格JIS(ISO等級)
ねじ用限界プラグゲージの首部のみを長くしたねじプラグゲージです。首部が長く、深い部分の検査が可能です。
精度6H
適合規格JIS(ISO等級)
ユニファイねじ。アメリカのねじ規格で、インチ基準で決められたねじ。JIS B 0206(ユニファイねじ 並目)、JIS B 0208(ユニファイねじ 細目)
ユニファイねじ。アメリカのねじ規格で、インチ基準で決められたねじ。JIS B 0206(ユニファイねじ 並目)、JIS B 0208(ユニファイねじ 細目)
