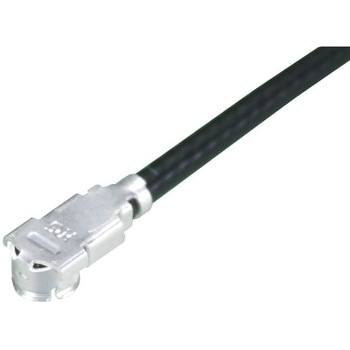

ヒロセ電機 同軸ケーブル，U.FL (プラグープラグ)， U.FL-2LP-04N1-A-(70) 70mm

コネクタ A = メスU.FL
コネクタ B = メスU.FL
長さ = 70mm
特性インピーダンス = 50 Ω (DC → 6 GHz)
同軸タイプ = Ultra-Fine
最小使用温度 = -40℃
動作温度 Max = +90℃
導体材質 = 銅
導体ストランドタイプ = スタンダード
スタンダード メット = IEC 61249-2-21
ヒロセ電機U.FLシリーズ超小型同軸ケーブルアセンブリ. 同軸ケーブルの終端に超小型軽量U.FLプラグが取り付けられたU.FLケーブルアセンブリです。これらのU.FLプラグは、1.3 → 1.5(最大)のV.S.W.RでDC → 6 GHzの高い周波数性能を備えています。この性能により、さまざまな超小型デバイスの周波数要件を満たすことができます。プラグには、確実かつ安定した接続を実現する直径0.81 mmの極細同軸ケーブルが結線されています。U.FLシリーズレセプタクルコネクタと完全にかん合すると、クリック感により、電気的及び機械的に完全に接続されたことを確認できます。かん合高さは1.9 mm、2.3 mm及び2.4 mmです。これらのU.FLケーブルアセンブリには、片端タイプと両端タイプがあり、各種U.FLプラグ及びケーブルサイズのものを用意しています。. 特長と利点. 最大6 GHzの高周波数に対応 確実かつ安定した接続を実現する極細同軸ケーブル結線済み クリック感による確実なかん合 一連のかん合高さのものを用意 片端及び両端ケーブルアセンブリタイプを用意 各種ケーブル長及びプラグサイズ. 製品用途の情報. これらのU.FLシリーズは超小型同軸ケーブルアセンブリで、小型同軸コネクタを使用した高周波伝送用途に最適です。用途には、有線通信装置、電子計測機器、GPS、無線LAN及びBluetoothがあります。
