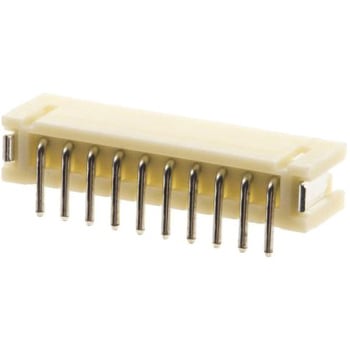

JST 基板ヘッダ， 10極， 1列， トップエントリー， 電線対基板 1.5mm ZHシリーズ
仕様
シリーズ = ZH
ピッチ = 1.5mm
コンタクト数 = 10
行数 = 1
ボディ向き = トップエントリー
シュラウド/アンシュラウド = シュラウド
取り付けタイプ = 表面実装
端子方法 = はんだ
コンタクトめっき = 錫
定格電圧 = 50 V ac/dc
UL認定: E60389 CSA認定: LR20812 TUV認定: R9351092. 対応するZHハウジングについては代表品番 ； 762-0844 762-0844 を参照してください。. 1.5 mm JST ZHコネクタシリーズトップエントリSMTシュラウドヘッダ. JST ZHシリーズ1.5 mmピッチの取り外し可能圧着スタイルコネクタは、コンパクトで低プロファイルの設計が採用されていて、必要な設置スペースはJSTの標準的な2 mmピッチコネクタのわずか45 %です。これらの1.5 mmピッチのJST ZHシュラウドヘッダはトップエントリSMTタイプで、弾性ハウジングのコンタクト保持ランスによりコンタクトのロックインを目視確認して簡単かつ確実に挿入することができます。. 特長と利点. コンパクトな低プロファイルデザイン. ハウジングランス. 信頼性の高いコンタクト構造. ZR圧接コネクタと互換
ピッチ = 1.5mm
コンタクト数 = 10
行数 = 1
ボディ向き = トップエントリー
シュラウド/アンシュラウド = シュラウド
取り付けタイプ = 表面実装
端子方法 = はんだ
コンタクトめっき = 錫
定格電圧 = 50 V ac/dc
UL認定: E60389 CSA認定: LR20812 TUV認定: R9351092. 対応するZHハウジングについては代表品番 ； 762-0844 762-0844 を参照してください。. 1.5 mm JST ZHコネクタシリーズトップエントリSMTシュラウドヘッダ. JST ZHシリーズ1.5 mmピッチの取り外し可能圧着スタイルコネクタは、コンパクトで低プロファイルの設計が採用されていて、必要な設置スペースはJSTの標準的な2 mmピッチコネクタのわずか45 %です。これらの1.5 mmピッチのJST ZHシュラウドヘッダはトップエントリSMTタイプで、弾性ハウジングのコンタクト保持ランスによりコンタクトのロックインを目視確認して簡単かつ確実に挿入することができます。. 特長と利点. コンパクトな低プロファイルデザイン. ハウジングランス. 信頼性の高いコンタクト構造. ZR圧接コネクタと互換
RoHS指令(10物質対応)対応内容量1袋(10個)
