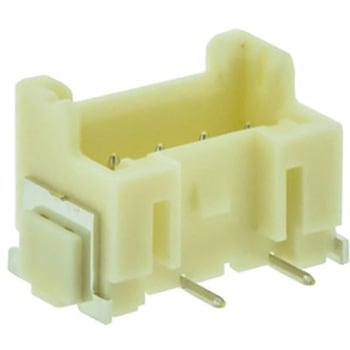

JST 基板ヘッダ， 4極， 1列， ストレート， 電線対基板 2.5mm XAシリーズ
仕様
シリーズ = XA
ピッチ = 2.5mm
コンタクト数 = 4
行数 = 1
ボディ向き = ストレート
シュラウド/アンシュラウド = シュラウド
取り付けタイプ = 表面実装
端子方法 = はんだ
コンタクト材質 = 銅合金
定格電圧 = 250 V ac/dc
JST XAシリーズ2.5 mmシュラウド基板ヘッダコネクタ. 2.5 mmピッチの、XAシリーズ電線対基板SMTシュラウド基板ヘッダコネクタです。 このXA 2.5 mmシュラウドヘッダは、かん合コネクタに確実に接続できるロックランプ装置を装備しています。 このロック装置は、アセンブリ処理中や振動による切断を防止するためにも役立ちます。 このXAシリーズSMTヘッダには挿入ガイドと極性ボスが統合されており、基板上で簡単に挿入して正確に配置することができます。このXAシリーズ基板ヘッダのハウジングは、ガラス繊維入りPA66ナイロン製で、はんだ割れの問題に対して効果的です。 ヘッダピンは、丸みを帯びた設計でリフロー処理が施されており、低挿入力が実現されています。. 特長と利点. 確実に接続するためのロッキングデバイス. 挿入ガイドで正確かつ簡単に挿入. 極性ボスによって基板上で正確に配置. はんだ割れ防止材質. 低挿入力
RoHS指令(10物質対応)対応
内容量1袋(2個)
ピッチ = 2.5mm
コンタクト数 = 4
行数 = 1
ボディ向き = ストレート
シュラウド/アンシュラウド = シュラウド
取り付けタイプ = 表面実装
端子方法 = はんだ
コンタクト材質 = 銅合金
定格電圧 = 250 V ac/dc
JST XAシリーズ2.5 mmシュラウド基板ヘッダコネクタ. 2.5 mmピッチの、XAシリーズ電線対基板SMTシュラウド基板ヘッダコネクタです。 このXA 2.5 mmシュラウドヘッダは、かん合コネクタに確実に接続できるロックランプ装置を装備しています。 このロック装置は、アセンブリ処理中や振動による切断を防止するためにも役立ちます。 このXAシリーズSMTヘッダには挿入ガイドと極性ボスが統合されており、基板上で簡単に挿入して正確に配置することができます。このXAシリーズ基板ヘッダのハウジングは、ガラス繊維入りPA66ナイロン製で、はんだ割れの問題に対して効果的です。 ヘッダピンは、丸みを帯びた設計でリフロー処理が施されており、低挿入力が実現されています。. 特長と利点. 確実に接続するためのロッキングデバイス. 挿入ガイドで正確かつ簡単に挿入. 極性ボスによって基板上で正確に配置. はんだ割れ防止材質. 低挿入力
