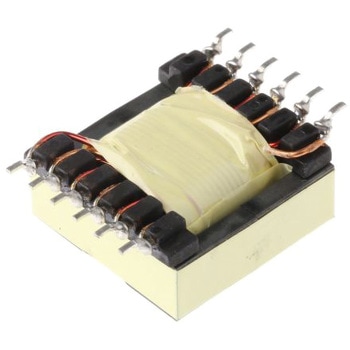

Wurth Elektronik， SMPSトランス
仕様
出力数 = 3
取付タイプ = 表面実装
アプリケーション = フライバック， フォワード， SEPIC， プッシュプル， ステップダウン， ステップアップ
インダクタンス = 87.1μH
二次電流 = 1.91A
長さ = 29.5mm
幅 = 21mm
奥行き = 10.8mm
寸法 = 29.5 x 21 x 10.8mm
絶縁電圧 = 500V dc
漏れインダクタンス = 0.18μH
WE-FLEXシリーズトランスで、1 → 50 Wの電力レベルを変圧できます。 最大1 MHzのスイッチング周波数で使用できます。. WE-FLEXトランス. 3 x 2巻線 絶縁耐圧: 500 V dc 低ストレーインダクタンス 動作温度範囲: -40 ℃ → +125 ℃ 用途: フライバック、フォワード、プッシュプル、ステップダウン、ステップアップ、SEPICコンバータなど
取付タイプ = 表面実装
アプリケーション = フライバック， フォワード， SEPIC， プッシュプル， ステップダウン， ステップアップ
インダクタンス = 87.1μH
二次電流 = 1.91A
長さ = 29.5mm
幅 = 21mm
奥行き = 10.8mm
寸法 = 29.5 x 21 x 10.8mm
絶縁電圧 = 500V dc
漏れインダクタンス = 0.18μH
WE-FLEXシリーズトランスで、1 → 50 Wの電力レベルを変圧できます。 最大1 MHzのスイッチング周波数で使用できます。. WE-FLEXトランス. 3 x 2巻線 絶縁耐圧: 500 V dc 低ストレーインダクタンス 動作温度範囲: -40 ℃ → +125 ℃ 用途: フライバック、フォワード、プッシュプル、ステップダウン、ステップアップ、SEPICコンバータなど
RoHS指令(10物質対応)対応内容量1個
変圧・変換 の新着商品
カテゴリ
商品レビュー
対象商品 : 41399129
2021-09-22
用途: インバーター蛍光灯点灯装置の昇圧トランスとして使用。
製造業
このSMPSトランスは、高い周波数での使用向きであり、100kHz前後でスイッチング動作によりDC12Vから40W直管型蛍光灯をこの小さいトランスで、40Wの蛍光灯を余裕でフル点灯させるだけの能力があるようで、フル点灯させても、電力効率が高い周波数で駆動している為、ひじょうに良くトランスが発熱することは殆どなくて、一般の商用周波数用の大きなトランスで点灯させるのに比べて、極めて電力効率が良く、電流、メシ食いにならない点が最大のメリットであり、高効率に電力変換、昇圧します。また、購入させて頂きます。
