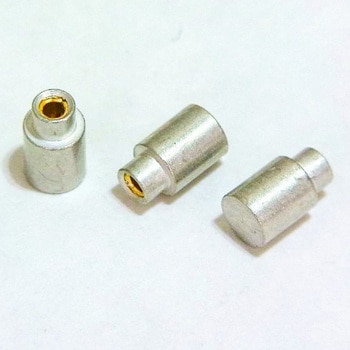

表面実装用二段重ねソケット
基板を二段重ねしたい時に使用するソケットです。
子基板の部品面(実装面)を上側にしての二段重ねが可能。
チップLEDなどの部品と同時に本製品を自動実装します。
実装後の基板を裏返して再リフロー、吸着用のピン・フィルムを取り外す、などの工数を削減します。
裏面に部品が出ないため(基板厚 t=1.6以上の時)、実装後の子基板の取り扱いが容易になります。
材質ボディ：黄銅、コンタクト：ベリリウム銅
仕上ボディ：ニッケル下地スズメッキ、コンタクト部：ニッケル下地金メッキ
使用温度範囲(℃)-40～+125
定格電流(A)5
接触抵抗(mΩ)10以下
RoHS指令(10物質対応)対応
適合ピン径(Φmm)0.6～0.8
挿入力(g)150以上
抜去力(g)150以上
