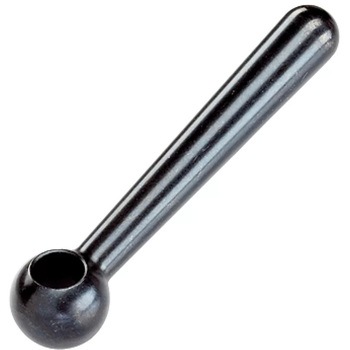

ボール・レバー、DIN99/斜めレバー貫通穴付形状L/スティール、黒染丸穴

ボール・レバー、DIN99/斜めレバー貫通穴付形状L/スティール、黒染 Roemheld Halder(ロームヘルド・ハルダー)

種類クランプレバー形状L字形取付部丸穴材質(本体)スチール表面処理(本体)黒染 RoHS指令(10物質対応)対応内容量1個

7件中 1～7件各品番毎の詳細は注文コードをクリックしてください

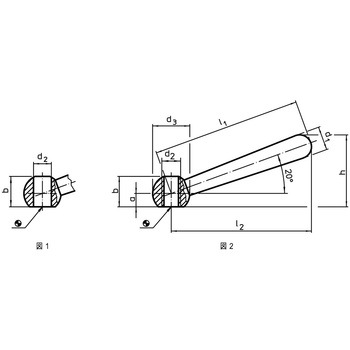

注文コード	品番選択解除 24470.0105 24470.0106 24470.0108 24470.0110 24470.0112 24470.0116 24470.0120	取付穴径(mm) 選択解除 Φ6H7 Φ8H7 Φ10H7 Φ12H7 Φ16H7 Φ20H7 Φ24H7	取付長(mm) 選択解除約 9.5 約 12 約 14.5 約 18.5 約 24 約 30 約 40	回し半径(mm) 選択解除約 48 約 60 約 76 約 95 約 119 約 152 約 190	質量(g) 選択解除 16 37 73 140 282 553 1096	寸法a(mm) 選択解除 4 5 6 7.5 10 12.5 18	寸法b(mm) 選択解除約 9.5 約 12 約 14.5 約 18.5 約 24 約 30 約 40	寸法d1(mm) 選択解除 8 10 13 16 20 25 32	寸法d3(mm) 選択解除 12 16 20 25 32 40 50	寸法h(mm) 選択解除約 24 約 30.5 約 38 約 47 約 59.5 約 75.7 約 97	寸法l1(mm) 選択解除 50 63 80 100 125 160 200	寸法l2(mm) 選択解除約 48 約 60 約 76 約 95 約 119 約 152 約 190	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
45516337	24470.0105	Φ6H7	約 9.5	約 48	16	4	約 9.5	8	12	約 24	50	約 48	￥1,837	￥1,798	￥1,798	￥1,978 （税込）	18日以内出荷返品不可
45516346	24470.0106	Φ8H7	約 12	約 60	37	5	約 12	10	16	約 30.5	63	約 60	￥1,917	￥1,898	￥1,898	￥2,088 （税込）	18日以内出荷返品不可
45516355	24470.0108	Φ10H7	約 14.5	約 76	73	6	約 14.5	13	20	約 38	80	約 76	￥2,306	￥2,298	￥2,298	￥2,528 （税込）	18日以内出荷返品不可
45516364	24470.0110	Φ12H7	約 18.5	約 95	140	7.5	約 18.5	16	25	約 47	100	約 95	￥3,099	￥2,998	￥2,998	￥3,298 （税込）	18日以内出荷返品不可
45516373	24470.0112	Φ16H7	約 24	約 119	282	10	約 24	20	32	約 59.5	125	約 119	￥5,988	￥5,798	￥5,798	￥6,378 （税込）	18日以内出荷返品不可
45516389	24470.0116	Φ20H7	約 30	約 152	553	12.5	約 30	25	40	約 75.7	160	約 152	￥9,750	￥8,798	￥8,798	￥9,678 （税込）	18日以内出荷返品不可
45516398	24470.0120	Φ24H7	約 40	約 190	1096	18	約 40	32	50	約 97	200	約 190	￥18,198	￥17,980	￥17,980	￥19,778 （税込）	18日以内出荷返品不可
