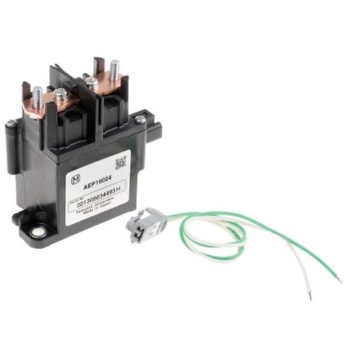

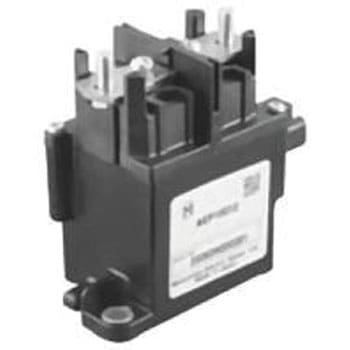

電力型 プラグインリレー AEPシリーズ
接点構成1a質量(g)約400保護構造カプセルシール端子形状コネクタ端子定格消費電力(W)4.2絶縁抵抗(MΩ)初期：100以上(500V DC絶縁抵抗計にて、耐電圧の項と同じ箇所を測定)使用周囲温度(℃)-40～80(保管：Max.85℃)耐振動(耐久)10～200Hz加速度43m/s2 一定(3方向各4時間)耐衝撃(耐久)490m/s2 (正弦半波パルス：6ms)最大印加電圧(V)コイル定格電圧の133%耐振動(誤動作)10～200Hz加速度43m/s2 一定(検知時間：10μs)耐衝撃(誤動作)ON時：196m/s2 (正弦半波パルス：11ms、検知時間：10μs)、OFF時：98m/s2 (正弦半波パルス：11ms、検知時間：10μs)最小適合負荷1A 12V DC接点材質タングステン系および銅系合金開放電圧(V)コイル定格電圧の8.3%以下(20℃、初期)動作時間(ms)50以下(コイル定格電圧にて、接点バウンス含まず/at20℃)感動電圧(V)コイル定格電圧の75%以下(20℃、初期)復帰時間(ms)30以下(コイル定格電圧にて、接点バウンス含まず、ダイオードなし/at20℃)接点最大許容電圧(V)DC1000接点最大許容電流(A)DC80連続(15mm2Wire)/DC120 15分(15mm2Wire)/DC180 2分(15mm2Wire)機械的寿命20万回以上電圧降下(V)接点(初期 )：0.067以下(20A通電時)耐電圧(V/min)接点間：AC2500(検知電流：10mA)、接点-コイル：AC2500(検知電流：10mA)使用周囲湿度(%RH)5～85(結露しないこと)接点定格制御容量(抵抗負荷)DC400V 80A内容量1個
制御機器・PLC・リレー の新着商品
カテゴリ
代替相当品
相当品がございます、是非ご確認ください。
| 旧注文コード | 旧品番 | 新注文コード | 新品番 | 商品画像 | 商品名 | ブランド | 内容量 | 価格 | 理由 |
|---|---|---|---|---|---|---|---|---|---|
| 48328927 | AEP18024 | 65213130 | AEP18024 |  | Panasonic パワーリレー 24V dc SPST フランジ取り付けタイプ | Panasonic(パナソニック) | 1個 | ￥19,980 欠品中税込￥21,978 | メーカーモデルチェンジ品(後継品)です(詳細・スペック等はご確認下さい) |
