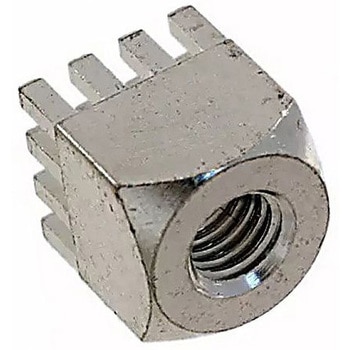

Wurth Elektronik， 銅亜鉛合金， 240A 16ピン プリント基板用端子
仕様シリーズ：REDCUBE●ピン数：16●定格電流：240A●端子タイプ：押し込みタイプ●スレッドサイズ：M6●コンタクトめっき：錫●コンタクト材質：銅亜鉛合金●ターミナルタイプ：ねじ止め端子●ボディ向き：垂直●Wurth REDCUBE電力素子 - フルプレーンピンプレート付きねじ端子. フルプレーンピンプレート構成のREDCUBEねじ端子タイプの電力素子で、最大約300 Aの高電流を基板に供給できます。このねじ端子は頑丈な構造で、材料の表面にスズめっき銅を施した銅亜鉛合金製になっています。この電力素子の主な特長は、環境的に安定した高気密性で基板への電気的接続を実現するプレスフィット技術を採用していることです。プレスフィット実装では、保持力が大きいため、はんだやねじによる接続より確実で、振動や衝撃に対する優れた耐性を発揮します。 プレスフィット実装を利用すれば、基板に熱負荷がかかるはんだ付けが不要になります。このねじ端子電力素子は、シンプルなプレスフィット工具を使用して生産工程で簡単に組み込むことができます。プレスフィット接続を採用しているため、信頼性とコスト効果の高い使い方が可能になります。. 特長と利点:. 最大約300 Aまで基板に供給可能 プレスフィット技術により、信頼性が高く、気密性の高い、基板への確実な接続を実現 振動と衝撃に対する耐性を備えた頑丈な構造 はんだ付けは不要 シンプルな工具だけが必要 生産工程に簡単に統合. 用途. このねじ端子電力素子を使用すれば、さまざまな産業において基板に高電流の伝送や給電を行うための、信頼性とコスト効果の高いソリューションが実現します。こうした産業には、風力発電、ソーラー発電、医療、産業、農業、自動車などがあります。主な用途には、電源、電力コンバータ、緊急時の電源や給電システムをはじめとするバッテリシステム、DC-ACコンバータなどがあります。
RoHS指令(10物質対応)対応
機構部品(電子部品) の新着商品
カテゴリ
商品レビュー
よくあるご質問(FAQ)
- 質問：
- 製品の安全データシート（SDS）や有害物質使用制限に関するデータ（RoHS）等の書面が必要ですがどうすれば良いですか。
- 回答：
- お手数ですが下記URLのお問合せフォームよりご依頼ください。
お問合せ種類 *必須の中から必要な書類をお選びご依頼ください。
https://help.monotaro.com/app/ask
書類名）
1：SDS(MSDS)
2：RoHS(2)
3：非該当証明書
4：ChemSHERPA
5：その他（ミルシート・出荷証明書）
2022-03-31
