ユニオン

エッジ状テーパーを設けることにより非常に高いシール効果が得られる構造になっております。
液漏れが少なく置換特性(液の排出性)に優れています。

用途半導体、医療、食品関係形状ユニオン材質PFA シール方式フレアータイプ適合チューブPFA、PTFEフッ素樹脂チューブ最高使用温度(℃)100 内容量1個

注意

※60シリーズ専用のコールドフレア治具、コールドフレアアタッチメント、チューブホルダーが必要になります。

お気に入りに追加

7件中 1～7件各品番毎の詳細は注文コードをクリックしてください

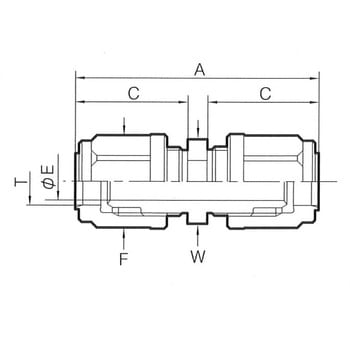

注文コード	品番選択解除 60-6U-P 60-6.3U-P 60-9.5×7.5U-P 60-10U-P 60-12.7U-P 60-19U-P 60-25.4U-P	寸法A(mm) 選択解除 72 74 90 94 108 122	寸法C(mm) 選択解除 30 31 37 39 44 51	寸法E(Φmm) 選択解除 3.5 6.4 7.5 9.5 15.9 22	寸法F(mm) 選択解除 17 22 24 34 42	寸法W(mm) 選択解除 12 14 17 19 24 30	適合チューブ(外径×内径)(mm) 選択解除 (Tチューブ)6×4 (Tチューブ)6.35×3.9 6.35×4.3 (Tチューブ)9.53×6.3 (Tチューブ)10×8 (Tチューブ)12.7×9.5 (Tチューブ)19.05×15.9 (Tチューブ)25.4×22.2	最高使用圧力(MPa) 選択解除 0.4 0.5 0.7 0.8 1.1 1.2 (6.35×3.9)：1.2 (6.35×4.3)：1.1	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
50322363	60-6U-P	72	30	3.5	17	12	(Tチューブ)6×4	1.2	￥3,260	￥2,998	￥2,998	￥3,298 （税込）	7日以内出荷返品不可
50322379	60-10U-P	90	37	7.5	22	17	(Tチューブ)10×8	0.7	￥4,210	￥3,898	￥3,898	￥4,288 （税込）	7日以内出荷返品不可
50322388	60-6.3U-P	74	31	3.5	17	12	(Tチューブ)6.35×3.9 6.35×4.3	(6.35×3.9)：1.2 (6.35×4.3)：1.1	￥2,960	￥2,798	￥2,798	￥3,078 （税込）	7日以内出荷返品不可
50322397	60-9.5×7.5U-P	94	39	6.4	22	14	(Tチューブ)9.53×6.3	1.1	￥4,210	￥3,898	￥3,898	￥4,288 （税込）	7日以内出荷返品不可
50322406	60-12.7U-P	94	39	9.5	24	19	(Tチューブ)12.7×9.5	0.8	￥4,720	￥4,398	￥4,398	￥4,838 （税込）	7日以内出荷返品不可
50322424	60-25.4U-P	122	51	22	42	30	(Tチューブ)25.4×22.2	0.4	￥15,230	￥14,980	￥14,980	￥16,478 （税込）	7日以内出荷返品不可
50322415	60-19U-P	108	44	15.9	34	24	(Tチューブ)19.05×15.9	0.5	￥9,110	￥7,998	￥7,998	￥8,798 （税込）	欠品中返品不可
