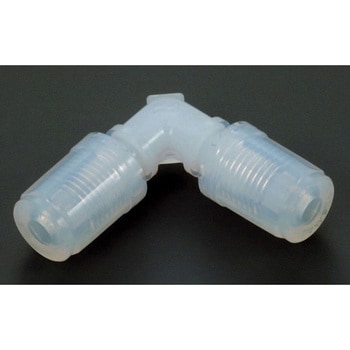

ユニオンエルボ

エッジ状テーパーを設けることにより非常に高いシール効果が得られる構造になっております。
液漏れが少なく置換特性(液の排出性)に優れています。

用途半導体、医療、食品関係形状ユニオンエルボ材質PFA 内容量1個

注意

※60シリーズ専用のコールドフレア治具、コールドフレアアタッチメント、チューブホルダーが必要になります。

お気に入りに追加

12件中 1～12件各品番毎の詳細は注文コードをクリックしてください

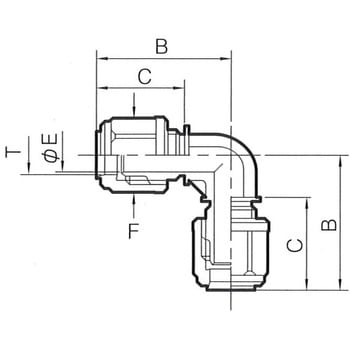

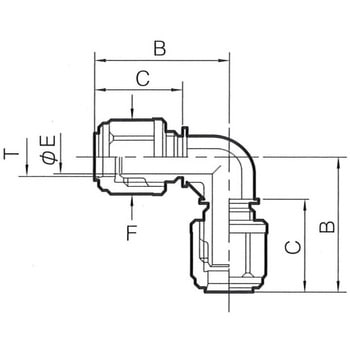

注文コード	品番選択解除 60-6UE-P 60-6.3UE-P 60-8UE-P 60-9.5UE-P 60-9.5×7.5UE-P 60-10UE-P 60-12UE-P 60-12.7UE-P 60-19UE-P 60-25UE-P 60-25.4UE-P	寸法B(mm) 選択解除 43 44 48 54 56 68 77.5 79	寸法C(mm) 選択解除 30 31 37 39 44 49.5 51	寸法E(Φmm) 選択解除 3.5 6 6.4 7.5 9.5 15.9 22	寸法F(mm) 選択解除 17 18 22 24 34 42	適合チューブ(外径×内径)(mm) 選択解除 (Tチューブ)6×4 (Tチューブ)6.35×3.9 6.35×4.3 (Tチューブ)8×6 (Tチューブ)9.53×6.3 (Tチューブ)9.53×7.5 (Tチューブ)10×8 (Tチューブ)12×10 (Tチューブ)12.7×9.5 (Tチューブ)19×16 (Tチューブ)19.05×15.9 (Tチューブ)25×22 (Tチューブ)25.4×22.2	最高使用圧力(MPa) 選択解除 0.4 0.5 0.6 0.7 0.8 1.1 1.2 (6.35×3.9)：1.2 (6.35×4.3)：1.1	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
50322433	60-6UE-P	43	30	3.5	17	(Tチューブ)6×4	1.2	￥3,200	￥2,998	￥2,998	￥3,298 （税込）	7日以内出荷返品不可
50322458	60-12UE-P	54	37	9.5	24	(Tチューブ)12×10	0.6	￥6,010	￥5,298	￥5,298	￥5,828 （税込）	7日以内出荷返品不可
50322467	60-19UE-P	68	44	15.9	34	(Tチューブ)19×16	0.5	￥9,310	￥8,398	￥8,398	￥9,238 （税込）	7日以内出荷返品不可
50322476	60-6.3UE-P	44	31	3.5	17	(Tチューブ)6.35×3.9 6.35×4.3	(6.35×3.9)：1.2 (6.35×4.3)：1.1	￥3,200	￥2,998	￥2,998	￥3,298 （税込）	7日以内出荷返品不可
50322485	60-9.5UE-P	56	39	6.4	22	(Tチューブ)9.53×6.3	1.1	￥4,600	￥4,298	￥4,298	￥4,728 （税込）	7日以内出荷返品不可
50322494	60-9.5×7.5UE-P	56	39	7.5	22	(Tチューブ)9.53×7.5	0.7	￥4,600	￥4,298	￥4,298	￥4,728 （税込）	7日以内出荷返品不可
50322503	60-12.7UE-P	56	39	9.5	24	(Tチューブ)12.7×9.5	0.8	￥5,460	￥4,798	￥4,798	￥5,278 （税込）	7日以内出荷返品不可
50322519	60-19UE-P	68	44	15.9	34	(Tチューブ)19.05×15.9	0.5	￥9,310	￥8,398	￥8,398	￥9,238 （税込）	7日以内出荷返品不可
50322528	60-25.4UE-P	79	51	22	42	(Tチューブ)25.4×22.2	0.4	￥15,460	￥14,980	￥14,980	￥16,478 （税込）	7日以内出荷返品不可
50324095	60-8UE-P	48	31	6	18	(Tチューブ)8×6	-	￥4,080	￥3,598	￥3,598	￥3,958 （税込）	7日以内出荷返品不可
50324174	60-25UE-P	77.5	49.5	22	42	(Tチューブ)25×22	-	￥14,000	￥12,980	￥12,980	￥14,278 （税込）	7日以内出荷返品不可
50322449	60-10UE-P	54	37	7.5	22	(Tチューブ)10×8	0.7	￥4,600	￥4,298	￥4,298	￥4,728 （税込）	取扱停止中返品不可
