異径ユニオン

チューブの内径にリングを挿入する独特の構造になっており、チューブはリングによって外側にふくらみ、ナットの穴径よりチューブの外径が大きくなるので抜ける心配がありません。耐薬品性に優れ、高温(200℃)、高圧まで使え、クリーン度も抜群の為、半導体用に最適です。

用途半導体、化学プラント形状異径ユニオン内容量1個

注意

※20シリーズ専用のレバータイプ治具、チューブアタッチメント、リングアタッチメント、リングが必要になります。

お気に入りに追加

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

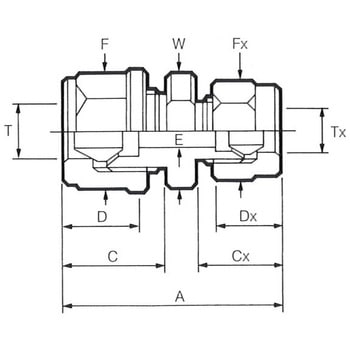

注文コード	品番選択解除 20-6RU4-H 20-8RU6-H 20-9.5RU6.3-H 20-10RU6-H 20-12.7RU9.5-H 20-19RU12.7-P	寸法A(mm) 選択解除 34 38 41 44 53 65	寸法C(mm) 選択解除 14 17 18 21 25 31	寸法Cx(mm) 選択解除 11 14 17 21 25	寸法D(mm) 選択解除 11 12 16 18 23	寸法Dx(mm) 選択解除 7 10 11 16 18	寸法E(mm) 選択解除 3 4 8 9.5	寸法F(mm) 選択解除 14 17 22 26 34	寸法Fx(mm) 選択解除 10 14 22 26	寸法W(mm) 選択解除 12 14 17 30	適合チューブ(外径×内径)(mm) 選択解除 (Tチューブ)6×4 4×3 (Tチューブ)8×6 6×4 (Tチューブ)9.53×6.35 6.35×4.35 (Tチューブ)10×8 6×4 (Tチューブ)12.7×9.53 9.53×6.35 (Tチューブ)19×16(または3/4×5/8) 12.7(1/2)×9.5	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
50324619	20-9.5RU6.3-H	44	21	17	16	11	4	22	14	17	(Tチューブ)9.53×6.35 6.35×4.35	￥4,330	￥3,998	￥3,998	￥4,398 （税込）	7日以内出荷返品不可
50324646	20-6RU4-H	34	17	11	11	7	3	14	10	12	(Tチューブ)6×4 4×3	￥3,190	￥2,998	￥2,998	￥3,298 （税込）	7日以内出荷返品不可
50324664	20-10RU6-H	41	14	14	16	10	4	22	14	17	(Tチューブ)10×8 6×4	￥4,330	￥3,998	￥3,998	￥4,398 （税込）	7日以内出荷返品不可
50324637	20-19RU12.7-P	65	31	25	23	18	9.5	34	26	30	(Tチューブ)19×16(または3/4×5/8) 12.7(1/2)×9.5	￥14,880	￥13,980	￥13,980	￥15,378 （税込）	欠品中返品不可
50324655	20-8RU6-H	38	18	14	12	10	4	17	14	14	(Tチューブ)8×6 6×4	￥3,940	￥3,698	￥3,698	￥4,068 （税込）	欠品中返品不可
50324628	20-12.7RU9.5-H	53	25	21	18	16	8	26	22	17	(Tチューブ)12.7×9.53 9.53×6.35	￥4,820				取扱い終了返品不可
