バルクヘッドユニオン

エッジ状テーパーを設けることにより非常に高いシール効果が得られる構造になっております。
液漏れが少なく置換特性(液の排出性)に優れています。

用途半導体、医療、食品関係形状バルクヘッドユニオン内容量1個

注意

※60シリーズ専用のコールドフレア治具、コールドフレアアタッチメント、チューブホルダーが必要になります。

お気に入りに追加

7件中 1～7件各品番毎の詳細は注文コードをクリックしてください

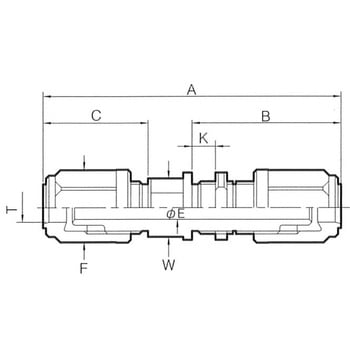

注文コード	品番選択解除 60-6BU-P 60-6.3BU-P 60-8BU-H 60-9.5BU-P 60-12BU-P 60-12.7BU-P 60-19BU-P	寸法A(mm) 選択解除 86 89 91 108 112 132	寸法B(mm) 選択解除 47 48 54 56 66	寸法C(mm) 選択解除 30 31 37 39 44	寸法E(Φmm) 選択解除 3.5 6 6.4 9.5 15.9	寸法F(mm) 選択解除 17 18 22 24 34	寸法G(mm) 選択解除 12.2 14.2 17.2 20.2 28.5	寸法K(mm) 選択解除 10	寸法W(mm) 選択解除 12 14 19 24	適合チューブ(外径×内径)(mm) 選択解除 (Tチューブ)6×4 (Tチューブ)6.35×3.95 (Tチューブ)8×6 (Tチューブ)9.53×6.35 (Tチューブ)12×10 (Tチューブ)12.7×9.53 (Tチューブ)19×16	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
50324917	60-6BU-P	89	47	30	3.5	17	12.2	10	12	(Tチューブ)6×4	￥4,830	￥4,398	￥4,398	￥4,838 （税込）	9日以内出荷返品不可
50324926	60-8BU-H	86	48	31	6	18	14.2	10	14	(Tチューブ)8×6	￥4,900	￥4,498	￥4,498	￥4,948 （税込）	7日以内出荷返品不可
50324935	60-12BU-P	108	54	37	9.5	24	20.2	10	19	(Tチューブ)12×10	￥7,280	￥6,598	￥6,598	￥7,258 （税込）	7日以内出荷返品不可
50324944	60-19BU-P	132	66	44	15.9	34	28.5	10	24	(Tチューブ)19×16	￥12,360	￥10,980	￥10,980	￥12,078 （税込）	7日以内出荷返品不可
50324953	60-6.3BU-P	91	48	31	3.5	17	12.2	10	12	(Tチューブ)6.35×3.95	￥4,830	￥4,398	￥4,398	￥4,838 （税込）	7日以内出荷返品不可
50324969	60-9.5BU-P	112	56	39	6.4	22	17.2	10	14	(Tチューブ)9.53×6.35	￥5,950	￥5,398	￥5,398	￥5,938 （税込）	7日以内出荷返品不可
50324978	60-12.7BU-P	112	56	39	9.5	24	20.2	10	19	(Tチューブ)12.7×9.53	￥6,620	￥5,998	￥5,998	￥6,598 （税込）	7日以内出荷返品不可
