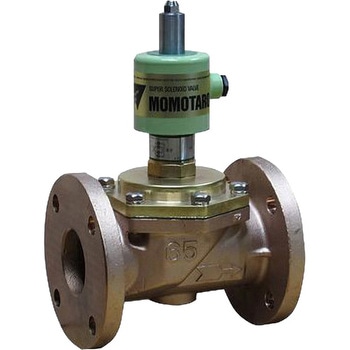

電磁弁(液体・気体用)WF-12C型(通電閉)
液体・気体用です。
0～1.0MPaまでの広い圧力範囲で使用できます。
ウォータハンマ緩和機構を備えています。
通電開・通電閉の両タイプをシリーズ化しています。
- 質量(kg)
- 15.6
- 材質(本体)
- CAC406
- 寸法L(mm)
- 212
- 寸法H(mm)
- 252
- 電圧(V)
- AC100/200(50/60Hz)、AC110/220(60Hz共用)
- 使用圧力範囲(MPa)
- 0～0.1
- 定格電圧(V)
- AC100/200(50/60Hz)、AC110/220(60Hz共用)
- 最高使用圧力(MPa)
- 0～0.1
- 定格電流(A)
- AC100V：0.60、AC200V：0.30
- 保護等級
- 防塵・防沫・屋内用(屋外で使用する場合は、TB-03型端子箱を併用)
- 絶縁種別
- B種
- 寸法G(mm)
- 50
- 流体温度(℃)
- 5～60
- 起動電流(A)
- AC100V：2.50、AC200V：1.25
- 取付姿勢
- 水平配管にコイルを上にした正立取付
- 適合流体
- 水・空気・不活性ガス・油(灯油・軽油程度)
- 周囲温度(℃)
- 5～60
- 弁前後の最小差圧(MPa)
- 0
- 端接続
- JIS 10K FFフランジ
- 材質(ダイヤフラム)
- NBR
- 許容漏洩量
- なし(圧力計目視、気体は0.02～1.0MPa時)
- 流体粘度(cSt)
- 20以下
- Cv値
- 50
- ポート径(Φmm)
- 60
- 耐圧試験圧力(MPa)
- (水圧にて)2.0
- 内容量
- 1個
