フリーフロート・エアトラップ JAF3 フランジ接続 /～1.6MPaG

フリーフロート・エアトラップ JAF3 フランジ接続 /～1.6MPaG - テイエルブイ(TLV)

フリーフロート・エアトラップ JAF3 フランジ接続 /～1.6MPaG - テイエルブイ(TLV)

ドレンを連続排出するフリーフロート方式
動く部品はフロートのみで故障が少ない
小型軽量で取り付けスペースが小さい
外部からの強制開弁機構付きで、油類の詰りを簡単に解消

用途

エア配管中のドレン排除(レシーバータンク・アフタークーラーなどの管末用)
小容量エア配管のドレン排除など

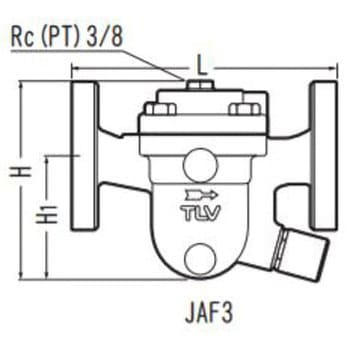

取付水平配管材質(本体)CV鋳鉄(FCV410)使用温度範囲(℃)100管接続口径均圧管：Rc(PT)3/8寸法W(mm)80接続フランジ使用流体エア最高使用温度(℃)100最高作動圧力差(MPa)1.6材質(弁座)ニトリルゴム(NBR)スクリーンΦ1.2穴ピッチ1.8千鳥配列打ち抜き板(目の大きさは16メッシュ相当)RoHS指令(10物質対応)対応内容量1台

6種類すべて表示中

注文コード

品番

呼び径(A)

呼び径(B)

最高使用圧力(MPa)

規格

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

JAF3-10KFF-15-FCV400

15

1/2

1.6

JIS 10KFF

￥53,800

￥52,980

￥58,278(税込)

4日以内出荷

返品不可

JAF3-10KFF-20-FCV400

20

3/4

1.6

JIS 10KFF

￥57,200

￥56,980

￥62,678(税込)

4日以内出荷

返品不可

JAF3-10KFF-25-FCV400

25

1

1.6

JIS 10KFF

￥60,700

￥59,980

￥65,978(税込)

4日以内出荷

返品不可

JAF3-20KRF-15-FCV400

15

1/2

1.6

JIS 20KRF

￥53,800

￥52,980

￥58,278(税込)

9日以内出荷

返品不可

JAF3-20KRF-20-FCV400

20

3/4

1.6

JIS 20KRF

￥57,200

￥56,980

￥62,678(税込)

9日以内出荷

返品不可

JAF3-20KRF-25-FCV400

25

1

1.6

JIS 20KRF

￥60,700

￥59,980

￥65,978(税込)

9日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
