ピボットトルクヒンジ
メーカー3万回開閉試験をクリアしています。
工具を使わず容易に扉が脱着でき、メンテナンスが簡単です。
扉や窓の不意な脱落を防止する抜止付です。
付属品
十字穴付バインドタッピンねじ 呼び4×20(ピボットヒンジ取付用)
十字穴付皿タッピンねじ 呼び4×20(上下受座、トルクヒンジ取付用)

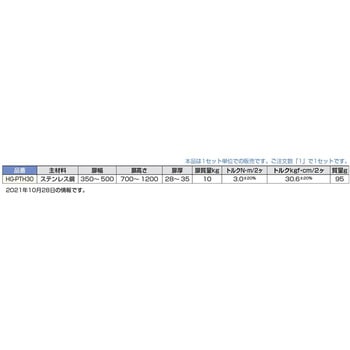

材質ステンレス鋼
質量(g)95
種類特殊形状
RoHS指令(10物質対応)対応
最大扉厚(mm)35
最小扉厚(mm)28
最大扉高さ(mm)1200
最大扉幅(mm)500
最小扉高さ(mm)700
最小扉幅(mm)350
内容量1セット
十字穴付皿タッピンねじ 呼び4×20(上下受座、トルクヒンジ取付用)
注意
開閉試験結果は90°往復を1回とした場合です。ヒンジ同士の軸心がずれないように取り付けてください。
使用場所の環境(気温・風)によって扉の操作力が変わります。
本製品を強い風圧のかかる扉に使用しないでください。
気密性が必要な場合は、別途モヘアを併用してください。
