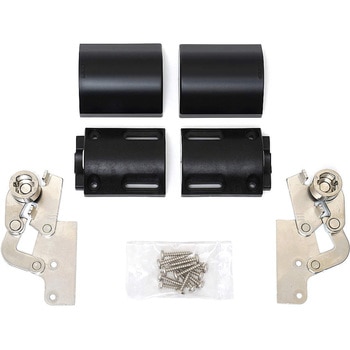

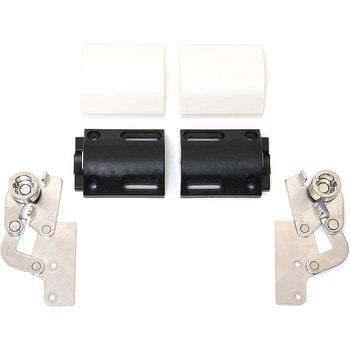

ダンパーヒンジ HG-JHM20T型
ラプコン・ダンパーヒンジ UDH型を組み込んだ、コンパクトなダンパーヒンジです。
扉を閉じる際に手を離してもゆっくり閉じ、開き方向の動きもスムーズです。
上蓋インセット仕様です。
カバー付きで取付ねじが外から見えません。
付属品
受座取付ねじ：十字穴付バインドタッピンねじ 呼び3.5×14(ニッケルめっき) 4本
ブラケット取付ねじ：十字穴付バインドタッピンねじ 呼び3.5×20(ニッケルめっき) 8本
仕様使用温度：0 ℃～40 ℃
種類特殊型
長さL(mm)65
幅W(mm)51.4
RoHS指令(10物質対応)対応
内容量1セット
ブラケット取付ねじ：十字穴付バインドタッピンねじ 呼び3.5×20(ニッケルめっき) 8本
注意
トルク範囲は、上蓋1枚に対してヒンジを左右1セット使用した場合の値です。トルクの範囲内で使用してください。
ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
上蓋を約60°以上開くとダンパー機構が働きます。それ以下の角度で開くとダンパーが働かない場合がありますのでご注意ください。
商品説明動画
LAMP ダンパーヒンジ HG-JHM型、HG-JHM20T型［スガツネ工業］
