ダンパーヒンジ HG-JHM14型

ダンパーヒンジ HG-JHM14型 LAMP(スガツネ工業) ダンパーヒンジ HG-JHM14型 LAMP(スガツネ工業) ダンパーヒンジ HG-JHM14型 LAMP(スガツネ工業) ダンパーヒンジ HG-JHM14型 LAMP(スガツネ工業) ダンパーヒンジ HG-JHM14型 LAMP(スガツネ工業) ダンパーヒンジ HG-JHM14型 LAMP(スガツネ工業) ダンパーヒンジ HG-JHM14型 LAMP(スガツネ工業) ダンパーヒンジ HG-JHM14型 LAMP(スガツネ工業)

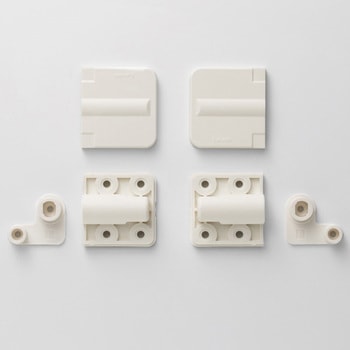

ラプコン・ダンパーヒンジUDH-14型を組み込んだコンパクトなダンパーヒンジです。
開き方向の動きもスムーズです。
カバー付で取付ねじが外から見えず、すっきりとした外観です。
取付穴はルーターで容易に加工できます。
別売の受座に差し替えることで裏面付に対応します。

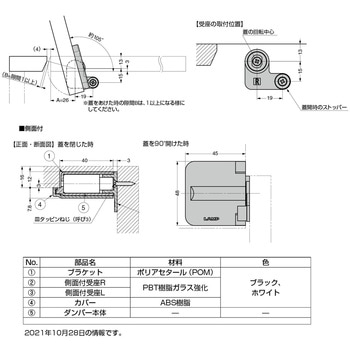

仕様使用温度:0 ℃~40 ℃ 材質ポリアセタール(POM) 質量(g)51.4 種類特殊型 長さL(mm)45 幅W(mm)48 開き角度(度)105° RoHS指令(10物質対応)対応 内容量1セット
注意
取説の取付例は木工用で、本カタログ掲載図面と異なります。
トルク範囲は、蓋1枚に対してヒンジを左右1セット使用した場合の値です。
ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
上蓋を約60°以上開くとダンパー機構が働きます。それ以下の角度で開くとダンパーが働かない場合がありますのでご注意ください。
蓋を閉じた位置で保持するための受けなどを設けてください。
お気に入りに追加
6件中 1~6件 各品番毎の詳細は注文コードをクリックしてください
注文コード 参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
55495695 HG-JHM14-S-8WT ホワイト
2,900
2,698
2,968 (税込)
3日以内出荷

返品不可
55495704 HG-JHM14-S-8BL ブラック
2,900
2,698
2,968 (税込)
4日以内出荷

返品不可

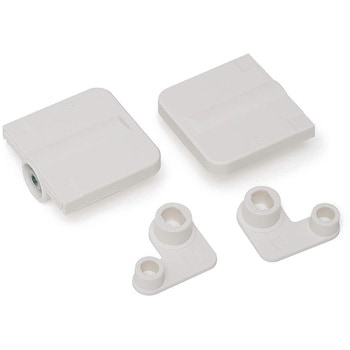

55495713 HG-JHM14-S-20WT ホワイト
2,900
2,698
2,968 (税込)
4日以内出荷

返品不可

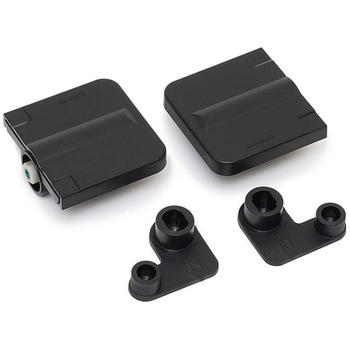

55495729 HG-JHM14-S-20BL ブラック
2,900
2,698
2,968 (税込)
4日以内出荷

返品不可

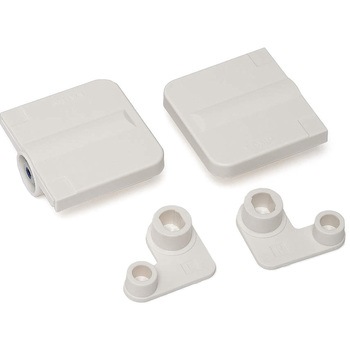

55495738 HG-JHM14-S-15WT ホワイト
2,900
2,698
2,968 (税込)
4日以内出荷

返品不可

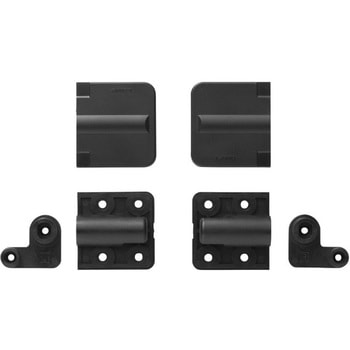

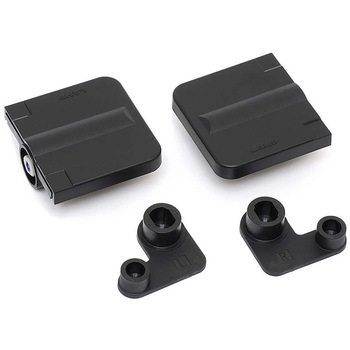

55495747 HG-JHM14-S-15BL ブラック
2,900
2,698
2,968 (税込)
4日以内出荷

返品不可
