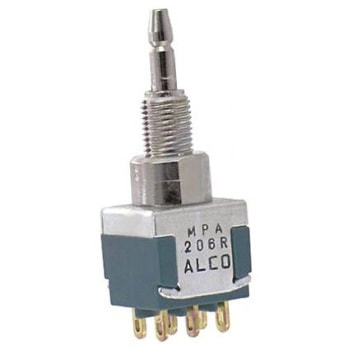

TE Connectivity 押しボタンスイッチ 6 A @ 120 V ac モーメンタリ パネルマウント 双極双投(DPDT) 6.35 (Dia.)mm
仕様
動作特性 = モーメンタリ
実装タイプ = パネルマウント
イルミネーション = なし
接点構成 = 双極双投(DPDT)
パネルのカットアウトサイズ = 6.35 (Dia.)mm
パネルのカットアウト直径 = 6.35mm
コンタクト定格電流 = 6 A @ 120 V ac
末端様式 = ワイヤーラグ
Actuator button is not supplied with the switch and must be ordered separately. For a suitable 15mm black button see stock number ； 7830053 7830053 Momentary switches have the momentary state displayed in brackets， e.g. on - (on). TE Connectivity - MPAシリーズスイッチ / アクセサリ. TE Connectivity MPAシリーズのミニチュア押しボタン式スイッチには、SPDT又はDPDTコンタクト構成の選択オプションがあり、モメンタリスイッチング又はオルタネートスイッチ機能とはんだ端子が装備されています。 これらのパネル取り付けスイッチの接触抵抗は10 mΩ未満で、絶縁抵抗は1000 MΩを超えます。 エポキシでシールされており、耐フラックス構造です。. モメンタリ又はオルタネートスイッチ機能 最大スイッチ定格: 6 A @ 125 V ac、3 A @ 250 V ac 銀クラッド銅に金フラッシュのコンタクト M6ブッシュ はんだ端子 接触抵抗 ；最大10 mΩ 絶縁強度: 1500 V ac、1分間 絶縁抵抗: 1000 MΩ以上 機械的寿命 ＞50，000回 動作温度範囲: -20 → +80 ℃
長さ(mm)127
幅(mm)75
高さ(mm)13
質量(g)10
RoHS指令(10物質対応)対応
内容量1個
実装タイプ = パネルマウント
イルミネーション = なし
接点構成 = 双極双投(DPDT)
パネルのカットアウトサイズ = 6.35 (Dia.)mm
パネルのカットアウト直径 = 6.35mm
コンタクト定格電流 = 6 A @ 120 V ac
末端様式 = ワイヤーラグ
Actuator button is not supplied with the switch and must be ordered separately. For a suitable 15mm black button see stock number ； 7830053 7830053 Momentary switches have the momentary state displayed in brackets， e.g. on - (on). TE Connectivity - MPAシリーズスイッチ / アクセサリ. TE Connectivity MPAシリーズのミニチュア押しボタン式スイッチには、SPDT又はDPDTコンタクト構成の選択オプションがあり、モメンタリスイッチング又はオルタネートスイッチ機能とはんだ端子が装備されています。 これらのパネル取り付けスイッチの接触抵抗は10 mΩ未満で、絶縁抵抗は1000 MΩを超えます。 エポキシでシールされており、耐フラックス構造です。. モメンタリ又はオルタネートスイッチ機能 最大スイッチ定格: 6 A @ 125 V ac、3 A @ 250 V ac 銀クラッド銅に金フラッシュのコンタクト M6ブッシュ はんだ端子 接触抵抗 ；最大10 mΩ 絶縁強度: 1500 V ac、1分間 絶縁抵抗: 1000 MΩ以上 機械的寿命 ＞50，000回 動作温度範囲: -20 → +80 ℃
