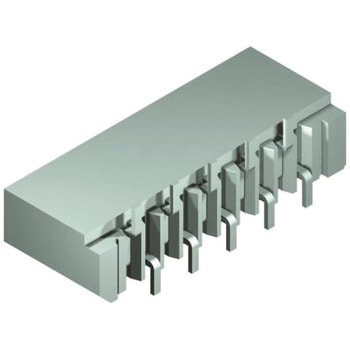

Molex FPC/FFC コネクタ， 5極， 1mm， 表面実装

極数 = 5
コンタクト材質 = リン酸銅
ピッチ = 1mm
実装タイプ = 表面実装
オス/メス = メス
端子タイプ = 垂直接点
接続方向 = ストレート
定格電流 = 500mA
定格電圧 = 125 V ac/dc
シリーズ = Easy-On
シリーズ番号 = 52808
行数 = 1
表面処理：コンタクト = ニッケルの上に錫ビスマス
結線方法 = はんだ
FCCケーブルアセンブリについては、代表品番 ； 458-9169 458-9169 を参照してください。. Molex 1.00 mm非ZIF SMT FPCコネクタ - 52808シリーズ. 52808シリーズ非ZIF SMT垂直実装FPCコネクタは、1.00 mmピッチで片側にコンタクトが配置されています。このFPCコネクタのハウジングは、FPCの向きが正しくなるように1つの隅で面取りされています。このコネクタは、ケーブルが上下に引っ張られると一緒に動きますが、コンタクトを確実に保持し、電気的接触を維持することができます。千鳥配列のコンタクト設計により、このFPCコネクタを基板に簡単にはんだ付け可能です。. 特長と利点. 省スペース設計 FPCの向きに合わせた面取りハウジング 可動コンタクトによりコンタクトを確実に保持 千鳥配列のコンタクト設計ではんだ付けが簡単. 製品用途の情報. FPCコネクタは、複雑な配線ハーネス用の高密度平面ケーブルを必要とする信号及びデータ用途向けに設計された、極めてコンパクトで信頼性の高い相互接続技術です。このFPCコネクタは、自動車、民生機器、データ通信、医療、携帯電話産業などでの幅広い用途に最適です。主な用途には、車載用ナビゲーション / 音声、デジタルカメラ、ホームセキュリティ、タブレット / ノートPC、患者モニタ、GPS、スマートフォン / タブレットなどがあります。
