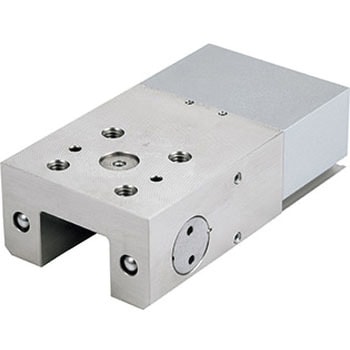

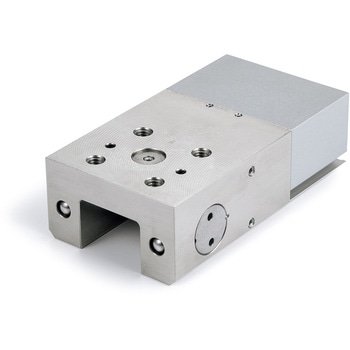

NBK リニアクランパ・ズイ
スリムタイプ。
テーブルの保持・位置ぎめ・びびり防止に。
常時閉(Normally Closed)タイプです。
コンパクト設計。
既存システムへの組みつけも容易です。リニアガイドウェイのレールの延長、テーブルサイズの変更など、設計変更は不要です。
LKPSには、マグネットセンサ用のセンサスロットがあります。
別売のマグネットセンサMFSを使用することで、クランプ・アンクランプ状態をLEDの点灯状態で確認できます。(但し品番末尾に-Aと記載されている商品に限ります。)

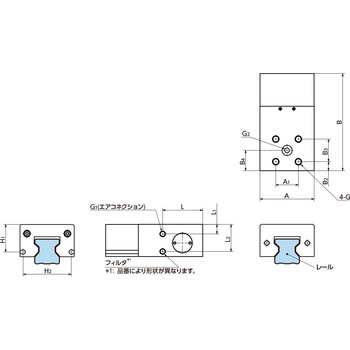

- 寸法A1(mm)
- 20
- 寸法B3(mm)
- 20
- 材質
- (本体 )SCr415相当、無電解ニッケルメッキ/(コンタクトセクション)SUJ2相当/(アジャストスクリュー) SUJ2相当/(スプリングケース) A6082相当、アルマイト処理/(エアフィルタ) 真鍮
- 制御方式
- 空気圧・常時閉
- 圧力(MPa)
- (開放圧力) 0.55/(最高使用圧力 )0.65
- 応答時間(秒)
- max. 0.06
- 寿命
- (クランプ寿命)500万回
- 使用温度範囲(℃)
- -10～70
- 仕様
- (適用レールの呼び) #15～#55/(プラスコネクション)不可
- 内容量
- 1個
注意
※LKPSは、出荷時にコンタクトセクション間にスペーサをはさみ込んであります。取りつけ時以外は、このスペーサを取りはずさないでください。※スペーサを取りはずした状態で長時間放置すると、LKPSが作動しなくなることがあります。
