クランプレバー 長穴用座金組み込みタイプ オールステンレス製

クランプレバー 長穴用座金組み込みタイプ オールステンレス製 NBK(鍋屋バイテック会社) クランプレバー 長穴用座金組み込みタイプ オールステンレス製 NBK(鍋屋バイテック会社) クランプレバー 長穴用座金組み込みタイプ オールステンレス製 NBK(鍋屋バイテック会社) クランプレバー 長穴用座金組み込みタイプ オールステンレス製 NBK(鍋屋バイテック会社) クランプレバー 長穴用座金組み込みタイプ オールステンレス製 NBK(鍋屋バイテック会社) クランプレバー 長穴用座金組み込みタイプ オールステンレス製 NBK(鍋屋バイテック会社)

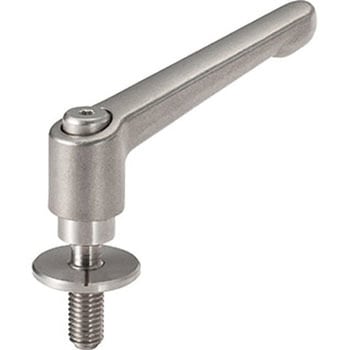

長穴用座金が組み込まれた、オールステンレス製のクランプレバー。
座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。
座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。
すぐれた耐蝕性と強度があります。

寸法Lw(mm)2 ねじ規格並目 内容量1個
お気に入りに追加
56件中 1~50件 各品番毎の詳細は注文コードをクリックしてください
注文コード
寸法B(mm)
寸法d(mm)
寸法D(mm)
寸法Dw(mm)
寸法h(mm)
寸法H(mm)
寸法H'(mm)
寸法M(mm)
寸法R(mm)
寸法s(mm)
寸法s1(mm)
寸法tw(mm)
ねじピッチ
最大荷重(N)
最大締付力(kN)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
64258155 LDMS-10-20-LWP30-AS 11 16 21 30 36 54 58 20 M10 M10 78 8 7 3 1.5 290 16 26 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
6,930
6,898
7,588 (税込)
4日以内出荷

返品不可
64258164 LDMS-10-20-LWP30-NI 11 16 21 30 36 54 58 20 M10 M10 78 8 7 3 1.5 290 16 26 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
6,120
5,998
6,598 (税込)
4日以内出荷

返品不可
64258173 LDMS-10-25-LWP30-AS 11 16 21 30 36 54 58 25 M10 M10 78 8 7 3 1.5 290 16 26 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
6,930
6,898
7,588 (税込)
4日以内出荷

返品不可
64258189 LDMS-10-25-LWP30-NI 11 16 21 30 36 54 58 25 M10 M10 78 8 7 3 1.5 290 16 26 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
6,120
5,998
6,598 (税込)
4日以内出荷

返品不可
64258198 LDMS-10-32-LWP30-AS 11 16 21 30 36 54 58 32 M10 M10 78 8 7 3 1.5 290 16 26 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
6,930
6,898
7,588 (税込)
4日以内出荷

返品不可
64258207 LDMS-10-32-LWP30-NI 11 16 21 30 36 54 58 32 M10 M10 78 8 7 3 1.5 290 16 26 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
6,230
5,998
6,598 (税込)
4日以内出荷

返品不可
64258216 LDMS-10-40-LWP30-AS 11 16 21 30 36 54 58 40 M10 M10 78 8 7 3 1.5 290 16 26 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
7,000
6,998
7,698 (税込)
4日以内出荷

返品不可
64258225 LDMS-10-40-LWP30-NI 11 16 21 30 36 54 58 40 M10 M10 78 8 7 3 1.5 290 16 26 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
6,300
6,298
6,928 (税込)
4日以内出荷

返品不可
64258234 LDMS-10-50-LWP30-AS 11 16 21 30 36 54 58 50 M10 M10 78 8 7 3 1.5 290 16 26 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
7,110
6,998
7,698 (税込)
4日以内出荷

返品不可
64258243 LDMS-10-50-LWP30-NI 11 16 21 30 36 54 58 50 M10 M10 78 8 7 3 1.5 290 16 26 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
6,410
6,398
7,038 (税込)
4日以内出荷

返品不可
64258259 LDMS-10-63-LWP30-AS 11 16 21 30 36 54 58 63 M10 M10 78 8 7 3 1.5 290 16 26 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
7,260
6,998
7,698 (税込)
4日以内出荷

返品不可
64258268 LDMS-10-63-LWP30-NI 11 16 21 30 36 54 58 63 M10 M10 78 8 7 3 1.5 290 16 26 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
6,560
6,498
7,148 (税込)
4日以内出荷

返品不可
64258277 LDMS-10-80-LWP30-AS 11 16 21 30 36 54 58 80 M10 M10 78 8 7 3 1.5 290 16 26 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
7,480
7,398
8,138 (税込)
4日以内出荷

返品不可
64258286 LDMS-10-80-LWP30-NI 11 16 21 30 36 54 58 80 M10 M10 78 8 7 3 1.5 290 16 26 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
6,780
6,698
7,368 (税込)
4日以内出荷

返品不可
64258295 LDMS-5-12-LWP20-AS 5.5 10 13 20 24.5 34 37.5 12 M5 M5 45 4 4 2 0.8 60 3.9 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
4,890
4,888
5,377 (税込)
4日以内出荷

返品不可
64258304 LDMS-5-12-LWP20-NI 5.5 10 13 20 24.5 34 37.5 12 M5 M5 45 4 4 2 0.8 60 3.9 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
3,990
3,988
4,387 (税込)
4日以内出荷

返品不可
64258313 LDMS-5-16-LWP20-AS 5.5 10 13 20 24.5 34 37.5 16 M5 M5 45 4 4 2 0.8 60 3.9 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
4,890
4,888
5,377 (税込)
4日以内出荷

返品不可
64258329 LDMS-5-16-LWP20-NI 5.5 10 13 20 24.5 34 37.5 16 M5 M5 45 4 4 2 0.8 60 3.9 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
3,990
3,988
4,387 (税込)
4日以内出荷

返品不可
64258338 LDMS-5-20-LWP20-AS 5.5 10 13 20 24.5 34 37.5 20 M5 M5 45 4 4 2 0.8 60 3.9 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
4,890
4,888
5,377 (税込)
4日以内出荷

返品不可
64258347 LDMS-5-20-LWP20-NI 5.5 10 13 20 24.5 34 37.5 20 M5 M5 45 4 4 2 0.8 60 3.9 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
3,990
3,988
4,387 (税込)
4日以内出荷

返品不可
64258356 LDMS-5-25-LWP20-AS 5.5 10 13 20 24.5 34 37.5 25 M5 M5 45 4 4 2 0.8 60 3.9 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
4,890
4,888
5,377 (税込)
4日以内出荷

返品不可
64258365 LDMS-5-25-LWP20-NI 5.5 10 13 20 24.5 34 37.5 25 M5 M5 45 4 4 2 0.8 60 3.9 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
3,990
3,988
4,387 (税込)
4日以内出荷

返品不可
64258374 LDMS-5-32-LWP20-AS 5.5 10 13 20 24.5 34 37.5 32 M5 M5 45 4 4 2 0.8 60 3.9 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
4,890
4,888
5,377 (税込)
4日以内出荷

返品不可
64258383 LDMS-5-32-LWP20-NI 5.5 10 13 20 24.5 34 37.5 32 M5 M5 45 4 4 2 0.8 60 3.9 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
3,990
3,988
4,387 (税込)
4日以内出荷

返品不可
64258399 LDMS-5-40-LWP20-AS 5.5 10 13 20 24.5 34 37.5 40 M5 M5 45 4 4 2 0.8 60 3.9 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
4,950
4,898
5,388 (税込)
4日以内出荷

返品不可
64258408 LDMS-5-40-LWP20-NI 5.5 10 13 20 24.5 34 37.5 40 M5 M5 45 4 4 2 0.8 60 3.9 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
4,050
3,998
4,398 (税込)
4日以内出荷

返品不可
64258417 LDMS-5-50-LWP20-AS 5.5 10 13 20 24.5 34 37.5 50 M5 M5 45 4 4 2 0.8 60 3.9 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
4,950
4,898
5,388 (税込)
4日以内出荷

返品不可
64258426 LDMS-5-50-LWP20-NI 5.5 10 13 20 24.5 34 37.5 50 M5 M5 45 4 4 2 0.8 60 3.9 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
4,130
3,998
4,398 (税込)
4日以内出荷

返品不可
64258435 LDMS-6-12-LWP20-AS 6.6 10 13 20 24.5 34 37.5 12 M6 M6 45 4 5 2 1 100 5.5 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
4,930
4,898
5,388 (税込)
4日以内出荷

返品不可
64258444 LDMS-6-12-LWP20-NI 6.6 10 13 20 24.5 34 37.5 12 M6 M6 45 4 5 2 1 100 5.5 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
4,030
3,998
4,398 (税込)
4日以内出荷

返品不可
64258453 LDMS-6-16-LWP20-AS 6.6 10 13 20 24.5 34 37.5 16 M6 M6 45 4 5 2 1 100 5.5 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
4,930
4,898
5,388 (税込)
4日以内出荷

返品不可
64258469 LDMS-6-16-LWP20-NI 6.6 10 13 20 24.5 34 37.5 16 M6 M6 45 4 5 2 1 100 5.5 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
4,030
3,998
4,398 (税込)
4日以内出荷

返品不可
64258478 LDMS-6-20-LWP20-AS 6.6 10 13 20 24.5 34 37.5 20 M6 M6 45 4 5 2 1 100 5.5 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
4,930
4,898
5,388 (税込)
4日以内出荷

返品不可
64258487 LDMS-6-20-LWP20-NI 6.6 10 13 20 24.5 34 37.5 20 M6 M6 45 4 5 2 1 100 5.5 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
4,030
3,998
4,398 (税込)
4日以内出荷

返品不可
64258496 LDMS-6-25-LWP20-AS 6.6 10 13 20 24.5 34 37.5 25 M6 M6 45 4 5 2 1 100 5.5 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
4,930
4,898
5,388 (税込)
4日以内出荷

返品不可
64258505 LDMS-6-25-LWP20-NI 6.6 10 13 20 24.5 34 37.5 25 M6 M6 45 4 5 2 1 100 5.5 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
4,030
3,998
4,398 (税込)
4日以内出荷

返品不可
64258514 LDMS-6-32-LWP20-AS 6.6 10 13 20 24.5 34 37.5 32 M6 M6 45 4 5 2 1 100 5.5 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
4,930
4,898
5,388 (税込)
4日以内出荷

返品不可
64258523 LDMS-6-32-LWP20-NI 6.6 10 13 20 24.5 34 37.5 32 M6 M6 45 4 5 2 1 100 5.5 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
4,030
3,998
4,398 (税込)
4日以内出荷

返品不可
64258539 LDMS-6-40-LWP20-AS 6.6 10 13 20 24.5 34 37.5 40 M6 M6 45 4 5 2 1 100 5.5 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
4,990
4,988
5,487 (税込)
4日以内出荷

返品不可
64258548 LDMS-6-40-LWP20-NI 6.6 10 13 20 24.5 34 37.5 40 M6 M6 45 4 5 2 1 100 5.5 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
4,100
4,098
4,508 (税込)
4日以内出荷

返品不可
64258557 LDMS-6-50-LWP20-AS 6.6 10 13 20 24.5 34 37.5 50 M6 M6 45 4 5 2 1 100 5.5 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
4,990
4,988
5,487 (税込)
4日以内出荷

返品不可
64258566 LDMS-6-50-LWP20-NI 6.6 10 13 20 24.5 34 37.5 50 M6 M6 45 4 5 2 1 100 5.5 18 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
4,170
3,998
4,398 (税込)
4日以内出荷

返品不可
64258575 LDMS-8-16-LWP25-AS 9 13.5 17.5 25 31 45 49 16 M8 M8 63 6.5 6 3 1.25 180 10 24 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
5,660
5,598
6,158 (税込)
4日以内出荷

返品不可
64258584 LDMS-8-16-LWP25-NI 9 13.5 17.5 25 31 45 49 16 M8 M8 63 6.5 6 3 1.25 180 10 24 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
5,180
4,998
5,498 (税込)
4日以内出荷

返品不可
64258593 LDMS-8-20-LWP25-AS 9 13.5 17.5 25 31 45 49 20 M8 M8 63 6.5 6 3 1.25 180 10 24 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
5,660
5,598
6,158 (税込)
4日以内出荷

返品不可
64258609 LDMS-8-20-LWP25-NI 9 13.5 17.5 25 31 45 49 20 M8 M8 63 6.5 6 3 1.25 180 10 24 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
5,180
4,998
5,498 (税込)
4日以内出荷

返品不可
64258618 LDMS-8-25-LWP25-AS 9 13.5 17.5 25 31 45 49 25 M8 M8 63 6.5 6 3 1.25 180 10 24 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
5,660
5,598
6,158 (税込)
4日以内出荷

返品不可
64258627 LDMS-8-25-LWP25-NI 9 13.5 17.5 25 31 45 49 25 M8 M8 63 6.5 6 3 1.25 180 10 24 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
5,180
4,998
5,498 (税込)
4日以内出荷

返品不可
64258636 LDMS-8-32-LWP25-AS 9 13.5 17.5 25 31 45 49 32 M8 M8 63 6.5 6 3 1.25 180 10 24 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS303、(スプリング)ステンレス鋼線
5,770
5,698
6,268 (税込)
4日以内出荷

返品不可
64258645 LDMS-8-32-LWP25-NI 9 13.5 17.5 25 31 45 49 32 M8 M8 63 6.5 6 3 1.25 180 10 24 (レバー部)SCS13(SUS304相当)/ショットブラスト、(ねじ部)SUS303、(長穴用座金)SUS303、(止めねじ)SUS304、(スプリング)ステンレス鋼線
5,180
4,998
5,498 (税込)
4日以内出荷

返品不可
