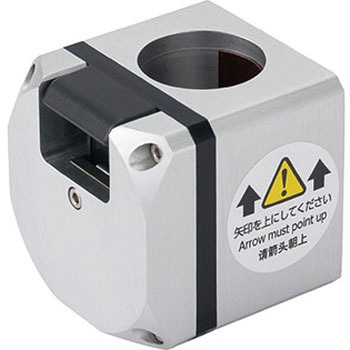

クイックポジショニングブラケット - 丸パイプ用
垂直軸の丸パイプ・丸シャフトで手軽に位置決めができるブラケットです。
操作ボタンを押すとロックが解除され、ブラケットの上下方向へスムーズな移動ができ、操作ボタンを離した位置で保持されます。
上方向へは操作ボタンを押さなくても、力を加えることで移動できます。
最大5kgまで搭載できます。
材質(ブラケット本体)A6063/アルマイト処理、(カバー)A6063/アルマイト処理、(プレート)ポリアセタール(黒)、(操作ボタン)ポリアセタール(黒)
最大積載荷重(kg)5
内容量1個
注意
※垂直軸に取りつけてください。※[[CUPB]]は上下の取りつけ方向が決まっています。上下を逆に取りつけると、[[CUPB]]が丸パイプ・丸シャフトを保持できません。
※回転方向の動きも抑制しますが、完全に保持することはできません。
※[[CUPB]]は摩擦締結を利用した商品です。丸パイプ・丸シャフトに油などが付着し摩擦係数が低下しているときや、衝撃荷重や振動が発生している場合は、最大搭載質量が低下することがあります。
※丸パイプ・丸シャフトの材質・表面処理によっては、表面に傷がつく可能性があります。
※過大な負荷が作用した場合、丸パイプ・丸シャフトが傷ついたり、[[CUPB]]が破損する可能性があります。
