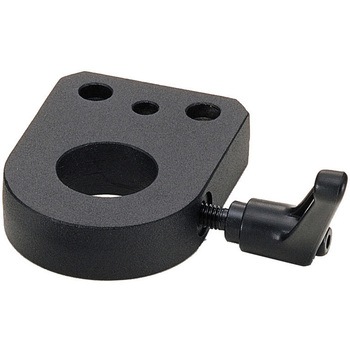

インジケータベース - セットスクリュータイプ(レバーつき)
デジタルポジションインジケータ[[RDS]]取りつけ用ベース。
送り回転軸が不用意に回転するのを防止します。
レバーはプラクランプレバー[[LEM]]を採用。
取りつけ穴の両面に座グリ加工をしており、両面いずれの方向からも取りつけることができます。取りつけ方向によりレバーの位置を左右どちらでも選択することができます。
機械・装置への取りつけは六角穴付きボルト(JIS B 1176)：M4を使用してください。

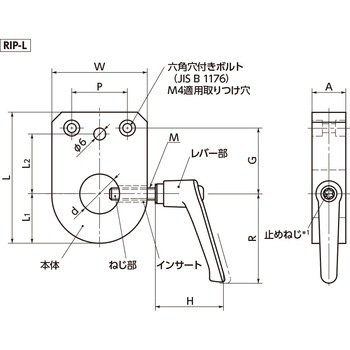

寸法A(mm)20
寸法d(mm)16
寸法G(mm)23.5
寸法H(mm)35.5
寸法L(mm)48
寸法L1(mm)17
寸法L2(mm)22
寸法M(mm)M5
寸法P(mm)20
寸法R(mm)45
寸法W(mm)34
適合インジケータRDS
材質(本体)アルミニウム合金/静電塗装(つや消し黒)、(インサート)SUS304、(レバー部)ナイロン6(各色)、(レバー部セレーションリング)亜鉛ダイカスト、(ねじ部)SUM22L/四三酸化鉄皮膜(黒)、(止めねじ)スティール/四三酸化鉄皮膜(黒)、(スプリング)ステンレス鋼線またはSWPB
内容量1個
