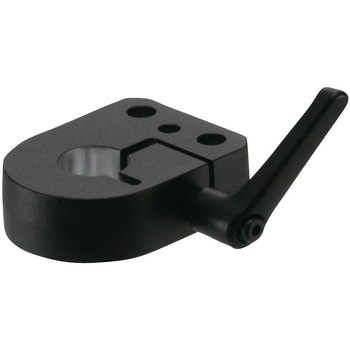

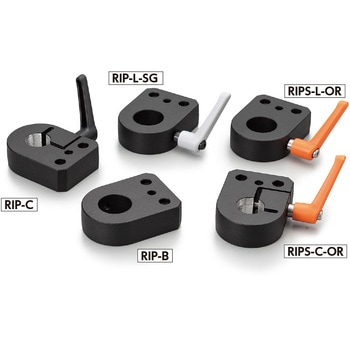

インジケータベース - クランピングタイプ(レバーつき)
デジタルポジションインジケータ[[RDP]][[RDT]]取りつけ用ベース。
送り回転軸が不用意に回転するのを防止します。
レバーはプラクランプレバー[[LEF]]を採用。
取りつけ穴の両面に座グリ加工をしており、両面いずれの方向からも取りつけることができます。取りつけ方向によりレバーの位置を左右どちらでも選択することができます。
機械・装置への取りつけは六角穴付きボルト(JIS B 1176)：M4を使用してください。
材質(本体)アルミニウム合金/静電塗装(つや消し黒)、(レバー部)ナイロン6(各色)、(レバー部セレーションリング)亜鉛ダイカスト、(レバーねじ部)SUM22L/四三酸化鉄皮膜(黒)、(ねじ部)SCM435/四三酸化鉄皮膜(黒)、(止めねじ)スティール/四三酸化鉄皮膜(黒)、(スプリング)ステンレス鋼線またはSWPB

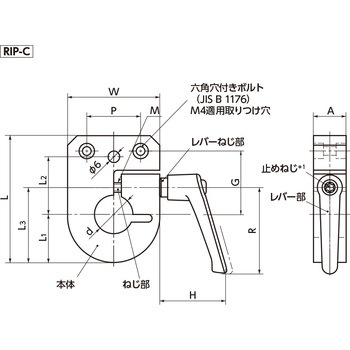

寸法L(mm)68
寸法H(mm)35.5
寸法d(mm)20
寸法L1(mm)24
寸法A(mm)20
寸法L2(mm)30
寸法W(mm)50
寸法P(mm)28
寸法L3(mm)40
寸法M(mm)M5
寸法G(mm)33
寸法R(mm)45
適合インジケータRDP・RDT
内容量1個
注意
※回転軸が挿入されていない状態でレバーを締めつけないでください。軸穴が変形し、回転軸が挿入できなくなる恐れがあります。
