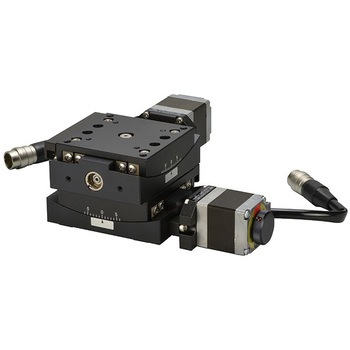

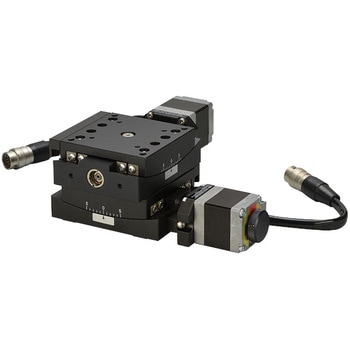

二軸傾斜ステージ
回転中心高さと移動量が異なる傾斜ステージです。
独自の複合カップリング機構により微細で非常になめらかな動作が可能です。
カメラ、センサなどの精密位置決め用途に広く利用いただけます。
- 種類
- 傾斜ステージ
- 移動方向
- 傾斜2方向
- 使用モータ
- PK523HPB相当(5線式ペンタゴン結線、0.75A/相)
- 送りねじリード(mm)
- 0.5
- 移動装置
- 複合カップリング
- 送り方式
- 送りねじ
- 移動ガイド
- V溝とクロスローラ
- 位置決め精度(°)
- 0.03
- 繰返し精度
- ±0.002°
- ロストモーション(°)
- 0.006
- 材質
- アルミ合金
- 表面処理
- 黒アルマイト梨地
- 原点センサ
- ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
- センサー
- ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
- 適合ケーブル
- ACB-STM2、ACB-STM3
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1個
