ビデオ延長器
|
DisplayPort/HDMI/VGAの各信号を、1本のCat6/6aケーブルまたはATENCat6ケーブル2L-2910で最大100m延長
複数のソース入力に対応(DisplayPort、HDMI、VGA)-プッシュボタンでソース切替が簡単
自動切替モード-新たにプラグインされたソースを検出して自動的に切替
HDMI(3D、DeepColor、4K)、HDCP準拠
DisplayPort/HDMI/VGAの各信号を高解像度で延長(ケーブル品質敷設環境により最大距離が異なる場合があります)
-HDMI/DisplayPort：4K@70m(Cat6)/100m(Cat6a/ATEN2L-2910Cat6)、1080p@100m(Cat6/6a)
-VGA：1920×1200、1600×1200@70m(Cat6)/100m(Cat6a/ATEN2L-2910Cat6)、1920×1080@100m(Cat6/6a)
HDBaseTロングリーチモード対応-1本のCat6/6aで解像度1080pを最大150mまで延長可
ビデオ出力のミラーリング-HDBaseT出力およびローカルHDMI出力で4K@30Hz(4:4:4)に対応、VGA入力時もコンバートしてローカルHDMI出力します
POH(PoweroverHDBaseT)機能対応-VE44PB
PoH/PoEパワーインジェクターによる給電
ATENHDBaseT対応レシーバーと互換
RS-232シリアル通信切替機能-システム要件に合わせてコマンドモードまたはバイパスモードに切替可能。ユーザーはレシーバー(例：VE2812R)のRS-232経由でコマンドを実行して入力ポートを切替可能
EDIDExpertTM(EDIDエミュレーション)機能搭載-スムーズな電源投入と最適なビデオ品質のために自動/手動で適切なEDIDモードを選択可能
プラグアンドプレイ-ソフトウェア不要
ラックマウント対応
8KV/15KVESD保護

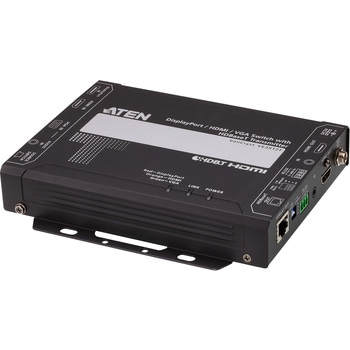

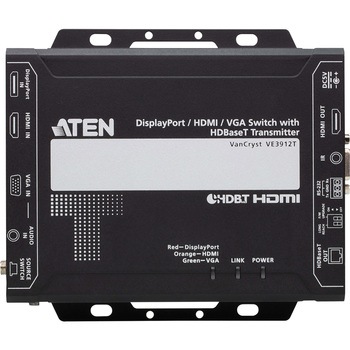

用途VE3912Tは4K解像度のDisplayPort、HDMI、またはVGAビデオ信号を、1本のCat6/6aケーブルやATEN製HDBaseTアライアンス推奨Cat6SF/UTPケーブル(型番:2L-2910)で、最大100m延長できるHDBaseTトランスミッターです。
セット内容RS-232ターミナルブロック×1、フットパッド×4、電源アダプター×1、クイックスタートガイド×1
スイッチビデオ入力ポートの選択プッシュボタン×1(AUTO/DisplayPort/HDMI/VGA)・ロングリーチモードスイッチスライドスイッチ×1(ロングリーチモードON/OFF)、ON：最大150m(最大1080p)、OFF：最大100m(最大4K@30Hz)・ファームウェアアップグレードスライドスイッチ×1(ファームウェアアップグレードモードON/OFF)
出力【ビデオ】インターフェースHDMIType-Aメス×1(Black)・インピーダンス100Ω・最大距離HDMI：5m(4K@30Hz)、3m(4K@60Hz)(4:4:4)
ケース質量(kg)0.65(1.43lb)
消費電力DC5V:7.02W:40BTU、POE:8.77W:48BTU
材質(ケース)メタル

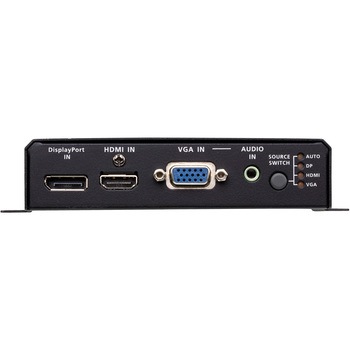

入力【ビデオ】インターフェースHDMIType-Aメス×1(Black)、D-sub15ピンメス×1(Blue)、DisplayPortメス×1(Black)・インピーダンスHDMI：100Ω、D-sub15ピン：75Ω、DisplayPort：100Ω・最大距離HDMI：5m(4K@30Hz)、D-sub15ピン：10m(1920×1080)、DisplayPort：3m(4K@30Hz)
制御RS-232コネクター：3極着脱式ターミナルブロック×1、タイプ：DTE、ボーレート：115200、データビット：8、ストップビット：1、パリティ：無、フロー制御：無・IRステレオミニジャックメス×1(Black)
動作環境動作温度0～40℃・保管温度-20～60℃・湿度0～80%RH、結露なきこと

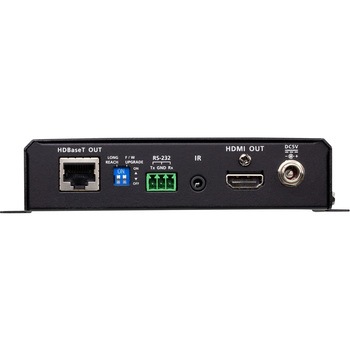

コネクタユニット間RJ-45メス×1(Silver)、HDBaseT・電源ロック式DC電源ジャック×1(Black)または・RJ-45メス(POH)×1
関連部品ビデオエクステンダーVE814A、VE2812AT、VE2812R、VE811、VE813A、VE1812、VE812
ケース寸法(幅×奥行×高さ)(mm)ブラケット付172.9×146.9×30.0/ブラケット無166.0×124.9×29.0
最大延長(m)1本のCat6/6aケーブルまたはATENCat6ケーブル2L-2910使用時：100
RoHS指令(10物質対応)対応
ビデオ仕様最大データ伝送速度10.2Gbps(3.4Gbps/レーン)・最大ピクセルクロック340MHz・規格準拠HDMI(3D、DeepColor、4K)、HDCP2.2準拠、CEC・解像度/距離HDMI/DisplayPort・最大4K@70m(Cat6)/100m(Cat6a/ATEN2L-2910Cat6)・1080p@100m(Cat6/6a)/150m(ロングリーチモード使用時)VGA：・最大1920×1200、1600×1200@70m(Cat6)/100m(Cat6a/ATEN2L-2910Cat6)・1920x1080@100m(Cat6/6a)※4K対応解像度：4096×2160/3840×2160@60Hz(4:2:0)、4096×2160/3840×2160@30Hz(4:4:4)
互換品番ビデオコンバーターVC981/VC480/VC920/VC980・ビデオエクステンダーVE44PB/VE2812R/VE811R/VE1812R/VE801R/VE802R、【ケ-ブル】Cat6Aケーブル2L-2910・DisplayPortケーブル2L-7D03DP-1・AOC/HDMIケーブル2L-7D02H-1/2L-7D03H/2L-7D05H-1・VGAケーブル2L-2502、【アクセサリ】VE-RMK1U2XX-EA12
オーディオ入力HDMIType-Aメス×1(Black)・ステレオミニジャックメス×1(Green)・DisplayPortメス×1(Black)
内容量1個
注意
※本製品はHDBaseT技術を使っています。ツイストペアケーブルの選定、導入工事にあたっては、製品リンク先の「ATENHDBaseT製品導入時の注意点」に従い、適切な環境をご用意ください。
