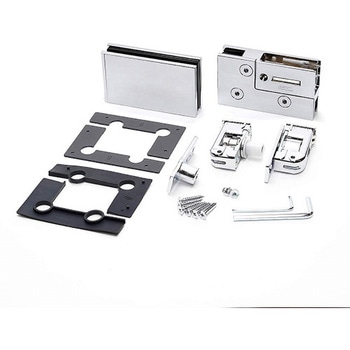

ガラス丁番 GS-GH50型
大型ガラスショーケースのインセット扉用丁番です。
シリンダーガラス錠GS-GL50型と一緒に使うことでデザインを統一できます。
仮止め機能により、大きな扉も従来より簡単に取り付けできます。
左右調整ねじを回すことで、取付後に扉を±3 mmずつ調整できます。
高さ調整リングを回すことで、取付後に扉下のすき間を7 mmから12 mmに調整できます。
- 適合扉幅(mm)
- 900以下
- 適合扉高さ(mm)
- 2500以下
- 付属品
- 十字穴付き皿タッピンねじ 呼び5×30、パッキンA(t12、t12.7 mm用)、ガラス厚調整スペーサー(t8 mm用)、六角棒スパナ呼び3(左右・高さ調整用)、六角棒スパナ呼び5(丁番表裏組み立て用)
- シリーズ
- インセット扉用 GS-Gシリーズ PAT
- 内容量
- 1セット(2個)
注意
※取扱い上のご注意を必ずご確認ください。※ガラスサイズは扉質量を優先して決めてください。
※ガラス厚8 mmの場合、ガラス厚調整スペーサーを使用してください。
※ガラス厚12および12.7 mmの場合、パッキンを付属に差し替えて使用してください。
※ガラスには飛散防止フィルムを貼ることをお勧めします。
