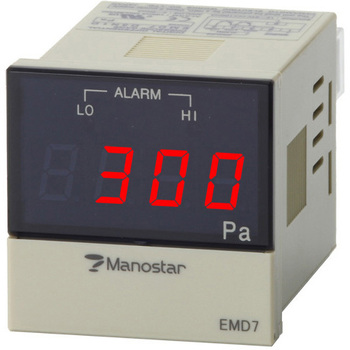

マノシスデジタル微差圧計
48×48型 デジタル微差圧センサ
0～100Paから0～5kPaまでの8レンジより選択が可能
アナログ出力機能は4～20mAまたは1～5Vを選択可能
警報出力形式はNPNまたはPNPオープンコレクタを選択可能
12～24V DC電源対応
移動平均フィルタ、最大値、最小値メモリ、遅延タイマなど、差圧計測においての付加機能が充実
用途に合せた警報機能モードを設定可能
EU指令、UL規格適合品
- 用途
- 室内装置内圧計測
エアフィルタ目詰まり検出
バグフィルタ目詰まり計測
通風・排気装置の動圧計測
クリーンルーム室圧計測
- 付属品
- パネル取付用アダプタ、端子カバー(本体装着済)
- 仕様
- (受圧エレメント)ダイヤフラム、(ゼロ調整方式)プッシュ式オートゼロ(表示値とアナログ出力が同時にゼロ調整されます)
- 材質
- (外装)ABS樹脂(色調アイボリ)、(受圧エレメント) シリコーンゴム
- 質量(g)
- 約130(端子カバー、パネル取付用アダプタ含む)
- 口金
- 極性：配管接続口金部に高圧側「H」、低圧側「L」のマークにて表示
- 耐電圧
- 端子～ケース間 500V AC 50/60Hz 1分間
- 測定方式
- 差圧式
- 表示部
- 7セグメントLED 赤色4桁、圧力表示/警報設定表示 最大3桁(最上位桁はモード表示)
- 電源電圧(V)
- DC12～24
- 保護等級
- 規格：IEC60529、等級コード：IP41
- 測定ガス
- 空気および非腐食性ガス(液体不可)
- 表示精度
- ±1.5%FS±1digit(20℃において)
- 使用周囲温度(℃)
- 0～50(ただし氷結しないこと)
- 変換方式
- (電気信号)可変インダクタンス
- 耐振動(耐久)
- 5～10Hz 振幅10mm、10～50Hz 加速度39m/s2(3軸方向各2h)
- 耐衝撃(耐久)
- 100m/s2(3軸方向各6回)
- 汚染度(使用環境)
- 規格：IEC60664、等級：2(乾燥した清潔な場所に取り付けることが出来ない場合は筐体に収納してください)
- 取付姿勢
- 垂直面取付
- 温度特性
- ±0.15%FS/℃(ゼロ+スパン)
- 耐圧力(kPa)
- (計器本体)20、(受圧エレメント)20
- 絶縁抵抗
- 端子～ケース間 10MΩ以上(500V DCメガー)
- 適合配管
- ビニル管またはゴム管(内径4、ただし外径6以内)
- RoHS指令(10物質対応)
- 対応
- 使用周囲湿度(%RH)
- 35～85以下(ただし結露しないこと)
- 使用高度(m)
- 高度2000以下
- 内容量
- 1個
