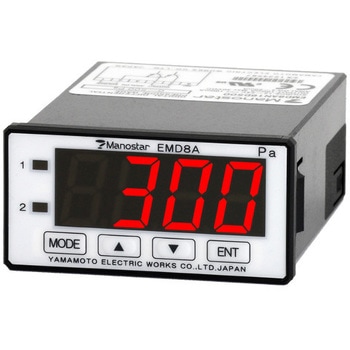

マノシスデジタル微差圧計
24×48型 デジタル微差圧センサ
UL規格、EU指令適合品
RITSコネクタの採用、スナップイン式パネル取付など装置への組み込みやすさを配慮した設計
変位センサには、高性能ダイヤフラムと差動インダクタンス方式を採用
ゼロセンタレンジ5種を含む、全14レンジのバリエーション
視認性に優れた12mm高の赤色LED表示
移動平均フィルタ、最大値・最小値メモリ、比較出力など多彩な機能を搭載
負圧計測に便利な符号反転機能(マイナス表示が可能)
- 用途
- 室内装置内圧計測
エアフィルタ目詰まり検出
バグフィルタ目詰まり計測
通風・排気装置の動圧計測
クリーンルーム室圧計測
- 仕様
- (受圧エレメント)ダイヤフラム、(ゼロ調整方式)プッシュ式オートゼロ(表示値とアナログ出力が同時にゼロ調整されます)
- 材質
- (外装)ポリカーボネート、(受圧エレメント) シリコーンゴム
- 質量(g)
- 約60
- 口金
- 極性：配管接続口金部に高圧側「HIGH」、低圧側「LOW」のマークにて表示
- 耐電圧
- 端子～ケース間 500V AC 50/60Hz 1分間
- 測定方式
- 差圧式
- 表示部
- 7セグメントLED赤色3・1/2桁
- 電源電圧(V)
- DC12～24
- 保護等級
- 規格：IEC60529、等級コード：IP40(前面パネル部)
- 測定ガス
- 空気および非腐食性ガス(液体は不可)
- 表示精度
- ±1.5%FS±1digit(20℃において)
- 使用周囲温度(℃)
- 0～60(ただし氷結しないこと)
- 変換方式
- (電気信号)可変インダクタンス
- 耐振動(耐久)
- 5～10Hz 振幅10mm、10～50Hz 加速度39m/s2(3軸方向各2h)
- 耐衝撃(耐久)
- 100m/s2(3軸方向各6回)
- コネクタ
- 6P
- 汚染度(使用環境)
- 規格：IEC60664、等級：2(乾燥した清潔な場所に取り付けることが出来ない場合は筐体に収納してください)
- 取付姿勢
- 垂直面取付
- 温度特性
- ±0.15%FS/℃(ゼロ+スパン)
- 耐圧力(kPa)
- (計器本体)10、(受圧エレメント)10
- 絶縁抵抗
- 端子～ケース間 10MΩ以上(500V DCメガー)
- 適合配管
- ビニル管またはゴム管(内径4)
- RoHS指令(10物質対応)
- 対応
- 使用周囲湿度(%RH)
- 35～85以下(ただし結露しないこと)
- 使用高度(m)
- 高度2000以下
- 内容量
- 1個
注意
※配線側コネクタおよびケーブルは付属しておりません。必要な場合はRITSプラグ・コネクタ5Pをご使用ください。全56種類を絞り込む
