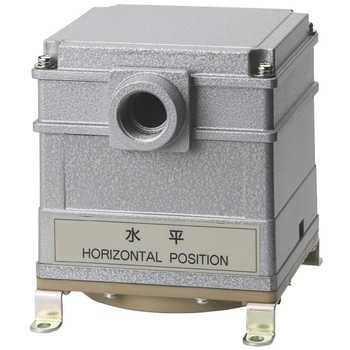

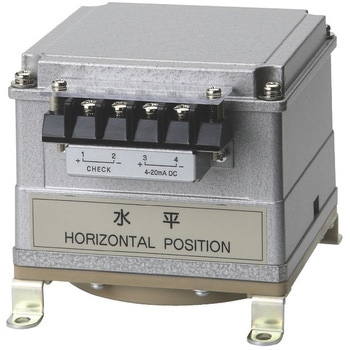

耐食形マノシス圧力伝送器
負圧計測専用の耐食仕様微差圧伝送器です。
主に、生産工場内での腐食性ガスを含む排気ダクト静圧(負圧)監視用に最適です。
- 用途
- エアフィルタ目詰まり検出
クリーンルーム室圧計測
バグフィルタ目詰まり計測
通風・排気装置の動圧計測
- 仕様
- (受圧エレメント)ダイヤフラム
- 材質
- (接ガス部)ダイヤフラム：PEEK フィルムおよび成形品、ベース：PEEK 成形品、(外装)本体：アルミダイカスト(塗色グレー)、(受圧エレメント) PEEK フィルム
- 出力
- 2線式4～20mA DC
- 電源電圧
- 24V DC±10% (リップル0.2V P-P 以内)
- 測定方式
- 単圧式(負圧計測)
- 精度(%)
- ±2.5FS(20℃において)
- 測定ガス
- 腐食性ガス(硫酸ガスは不可、詳細はお問い合わせください)
- 使用周囲温度(℃)
- 10～40
- 変換方式
- (電気信号)可変インダクタンス
- 耐振動(耐久)
- 100m/s2(3軸方向各6回)
- 耐衝撃(耐久)
- 5～10Hz 振幅10mm、10～50Hz 加速度39m/s2(3軸方向各2h)
- 出力信号
- 4～20mA DC (負荷抵抗500Ω以下)
- 取付姿勢
- 水平(傾斜角±5°以内)
- 温度特性
- ±0.15%FS/℃(ゼロ、スパンそれぞれ)(10～40℃において)
- 耐圧力(kPa)
- (受圧エレメント)-10
- 取付ねじサイズ
- (口金)一般用アメリカ管用めねじ 1/4-18NPT
- 絶縁抵抗
- 端子-ケース間 20MΩ以上(500V DCメガー)
- RoHS指令(10物質対応)
- 対応
- 使用周囲湿度(%RH)
- 90以下(ただし結露しないこと)
- 内容量
- 1個
注意
※本機は可燃性ガスの計測には対応していません。※爆発危険区域への設置はしないでください。
※本製品は耐食性ですが、腐食性ガスの種類や濃度、使用環境によっては使用に耐えない可能性があります。必ず実使用条件での評価を行い、問題がないことを確認したうえでご使用ください。
